产品名称：

DYG系列高起动转矩多速电动机系统

型号规格：

放大图片

产品类别：

常规产品 -- 电机产品 -- 多极变速电机

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13901609058

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

DYG系列高起动转矩多速电动机系统产品详细说明：

DYG系列高起动转矩多速电动机系统是由DYG系列高起动转矩多速电动机与控制箱两部分组成，电动机具有两种输出转速，可通过控制箱内转换开关转换来实现转速的变换。电动机具有起动转距高，节能等特点。控制箱的电气控制系统具有好的短路保护和过载保护作用。控制箱采用特殊暗锁结构，操作方便、安全、同时具有防漏雨、防盗等特点。

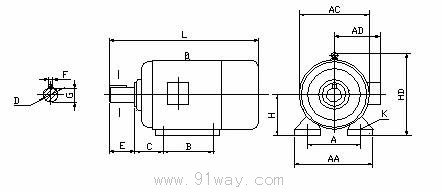

图1;

机座号 Frame No.	安装尺寸Mounting Dimensions(mm)									外形尺寸Outline Dimensions(mm)
	A	B	C	D	E	F	G	H	K	AC	AD	HD	L
DYG200M	318	305	133 ±0.4	55	110	16	49	200	19	420	315	475	775
DYG200L
DYG225M	356	311	149 ±0.4	60	140	18	53	225	19	475	345	530	845
DYG225L
DYG250M	406	349	168±0.4	65	140	18	58	250	24	515	385	575	930
DYG250L
DYG280S	457	368	190±0.4	75	140	20	67.5	280	24	580	410	640	1000
DYG280M	457	419	190±0.4	75	140	20	67.5	280	24	580	410	640	1050
DYG280L
DYG315M	508	457	216±0.4	80	170	22	71	315	28	645	576	865	1310

DYG系列高起动转矩多速电动机系统规格和技术数据

型号 Type	转速 Seed （r/min）	极数 Poles	功率 Rated Power (kW)	效率 Eff （η%）	功率因数 Power foctor （COSΦ）
DYG200M	1000/750	6/8	16/10	88/87	0.76/0.65
DYG200M	750/500	8/12	10/8	85/83	0.65/0.55
DYG200L	1000/750	6/8	19/12	88/87	0.76/0.65
DYG200L	750/500	8/12	12/10	85/83	0.65/0.55
DYG225M	1000/750	6/8	18/14	89/87	0.76/0.65
DYG225M	750/500	8/12	14/9	85/83	0.65/0.55
DYG225L	1000/750	6/8	22/16	89/87	0.76/0.65
DYG225L	750/500	8/12	16/10	85/83	0.65/0.55
DYG250M	1000/750	6/8	22/17	89/88	0.76/0.65
DYG250M	750/500	8/12	20/15	86/84	0.70/0.62
DYG250L	1000/750	6/8	30/20	89/88	0.76/0.65
DYG250L	750/500	8/12	22/18	86/84	0.70/0.62
DYG280S	1000/750	6/8	37/22	89/87	0.76/0.65
DYG280S	750/500	8/12	27/18	88/85	0.75/0.64
DYG280M	1000/750	6/8	40/30	90/89	0.78/0.68
DYG280M	750/500	8/12	30/20	89/86	0.77/0.68
DYG280L	1000/750	6/8	45/33	90/89	0.78/0.68
DYG280L	750/500	8/12	41/26	89/85	0.75/0.64
DYG315M	1000/750	6/8	45/30	90/89	0.78/0.68
DYG315M	750/500	8/12	40/28	89/86	0.77/0.68
DYG315L1	1000/750	6/8	56/40	90/89	0.80/0.70
DYG315L2	1000/750	6/8	60/45	90/89	0.80/0.70
DYG315L2	750/500	8/12	45/30	89/86	0.77/0.68

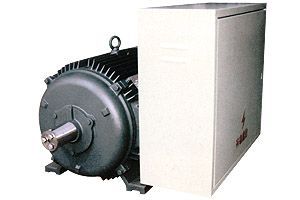

DYG系列高起动转矩多速电动机系统（示意图）
