产品名称：

GW5系列户外高压隔离开关

型号规格：

放大图片

产品类别：

常规产品 -- 高压电器 -- 户外隔离开关

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916500500

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

下载产品电子样本（pdf格式）

GW5系列户外高压隔离开关产品详细说明：

GW5系列户外高压隔离开关是三相交流50HZ户外高压电器，供有电压无负荷时分合电路之用。
GW5系列户外高压隔离开关按外绝缘能力分为普通型和耐污型两种，均可附装接地开关，接地开关分单接地、双接地两种，接地开关按承受短路电流的电动力作用的热效应能力又分为Ⅰ型和Ⅱ型。

结构：
GW5系列户外高压隔离开关配用CS17型人力操作机构，机构上附装电磁锁及设有联锁板以实现隔离开关主闸刀和接地开关之间的联锁。

产品型号 Type 　　　　　　　　　　　　　　　　参数 Data 　项目名称 Item		GW5-40.5D D(W)	GW5-72.5D D(W)	GW5-126D D(W)
额定电压 Rated Voltage KV		40.5	72.5	126
额定电流 Rated current A		630 1250 1600
额定短时耐受电流（有效值）Rated short time withstand current(rms) kA		20 31.5
额定短路持续时间 Rated short-circuit sustanined time S		4
额定峰值耐受电流（峰值）Rated peak withstand curent(peak) kA		50 80
接线端子额定静拉力（纵向）Rated mechanical load of termina(axial)		500	500	750
额定短时工频耐受电压（有效值）　Rated short-time power frequence 　　　withstand voltage(rms) kV	对地 to each	85	140	185
	断口 between breaks	110	160	210
额定雷电冲击耐受电压（峰值）　Lightning impulse withstand 　voltage(peak) KV	对地 to each	185	325	450
	断口 between breaks	215	375	520
与隔离开关组装的接地开关额定参数　Technical data of earthing switch is connected with disconnector
Ⅰ型　Type	4s额定短时耐受电流（有效值） 4s short time withstand current(rms) kA	8
	额定峰值耐受电流（峰值） Peak withstand current(peak) kA	20
Ⅱ型　TypeⅡ	1s额定短时耐受电流（有效值） 1s short time withstand current(rms) kA	20 31.5
	额定峰值耐受电流（峰值） Peak withst and current(peak) kA	50 80

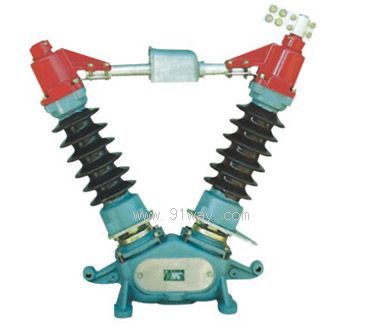

GW5系列户外高压隔离开关（示意图）
