YJZWGI4/YJ系列64/110kV硅橡胶整体预制干式户外终端产品详细说明：

产品型号：  YJZWGI4/YJ

产品特点：
1、产品是集应力锥、伞裙、内外绝缘为一体的新型纯干式终端，结构简单、外形美观。
2、产品为纯干式结构，无油、无气，无泄漏的危险，因此不会污染环境，在外部闪络的情况下不会燃烧，利于环保。
3、与瓷瓶绝缘终端相比重量轻（约1/8～1/12），交货期较短，便于安装和运输。
4、柔性结构，具有极佳的抗震和防爆特性，保障周围的人员以及设备的安全。
5、产品可在任一角度下安装使用，不受安装、使用形式的影响。
6、原材料采用进口液体硅橡胶，极佳的抗紫外线特性，良好的抗 老化特性、即使在恶劣的气候和高场强下也具有非常好的稳定的疏水和疏水迁移
7、采用独特的复合预扩张冷缩技术，安装方便、快捷；
8、产品的各项性能指标完全符合GB/T11017、IEC60840
9、100％出厂试验，品质稳定

产品适用性：
本产品适用于额定电压64/110kV，标准截面为240mm2-1600mm2的交联电力电缆户外终端，可在环境温度 -40℃至+60℃ 的大型化工、钢铁、发电企业、沿海地区及远离城市中心区。终端绝缘水平、载流量、运行温度等性能完全能满足与其相配合电缆的要求。

产品性能指标

序号	内    容	性能要求
	电缆户外终端
1	型式（整体干式预制 ）	干式预制
2	型号	JYZWGI4/YJ
3	长期连续运行允许载流量（Ａ）(90℃)	不小于连接电缆
4	短路时附件承受电流（kＡ，3s）	不小于连接电缆
5	预制应力锥半导电材料	进口液态硅橡胶
6	预制应力锥绝缘材料	进口液态硅橡胶
7	尺寸【直径/高度】（mm）	干式预制φ350/1600
8	质量（kg）	25
9	污秽等级	IV级
10	*外绝缘爬电距离（mm）	≥3918
11	外绝缘干弧距离（mm）	1300
12	额定工频1min耐受电压（kV）	230
13	额定雷电冲击耐受电压峰值（kV）	550
14	额定操作冲击耐受电压峰值（kV）	550
15	最大允许水平拉力（kN）	≥2

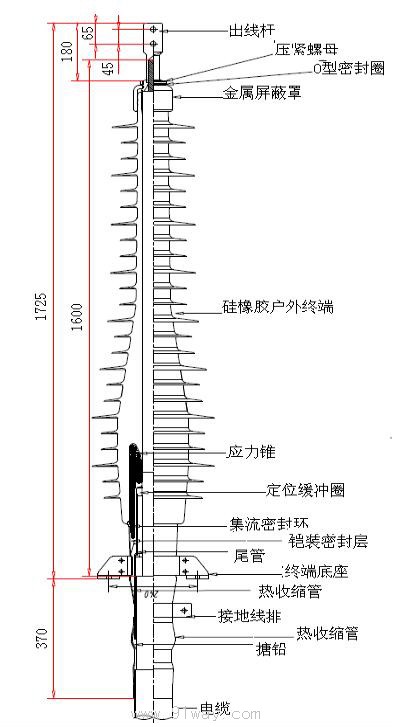

硅橡胶整体预制干式户外终端安装结构示意图

YJZWGI4/YJ系列64/110kV硅橡胶整体预制干式户外终端
