YJZWCF4/YJ系列64/110kV复合套管充油式户外终端产品详细说明：

YJZWCF4/YJ系列64/110kV复合套管充油式户外终端

型号：
YJZWCF4 /YJ

特点：
1、具有瓷套式终端的全部优点。
2、具有优良的机械特性，避免发生爆炸的风险，具有优良的防爆性能。
3、重量轻，同等额定电压，复合套管重量不足瓷套管重量的20%，便于装卸运输，极利于安装操作，可以采用轻型的支撑结构。
4、优良的耐污性、抗紫外线及良好的抗老化性。
5、硅橡胶具有良好的憎水性，即使表面污染相当严重，也很难发生湿闪。
6、上下法兰采用圆弧结构，改善电场结构，避免沿面放电。
7、应力锥安装采用冷缩预扩张技术，安装方便快捷。
 8、产品的各项性能指标完全符合GB/T11017、IEC60840
 9、100％出厂试验，品质稳定
产品适用性：
本产品适用于额定电压64/110kV，标称截面 240mm2 -1600mm2 的交联聚乙烯电力电缆户外终端连接，可在沿海及高污秽地区运行，适用在城市中心、设备密集和须防飞溅物的区域使用，终端绝缘水平、载流量、运行温度等性能完全满足与其配合电缆的要求。

YJZWCF4/YJ系列64/110kV复合套管充油式户外终端性能指标


序号	内    容	性能指标
	电缆户外终端
1	型式（ 复合外套 ）	复合外套
2	型号	JYZWCF4/YJ
3	长期连续运行允许载流量（Ａ）(90℃)	不小于连接电缆
4	短路时附件承受电流（kＡ，3s）	不小于连接电缆
5	预制应力锥半导电材料	进口液态硅橡胶
6	预制应力锥绝缘材料	进口液态硅橡胶
7	尺寸【直径/高度】（mm）	复合外套φ365/1920
8	质量（kg）	80
9	污秽等级	IV级
10	*外绝缘爬电距离（mm）	≥4175
11	外绝缘干弧距离（mm）	1320
12	额定工频1min耐受电压（kV）	230
13	额定雷电冲击耐受电压峰值（kV）	550
14	额定操作冲击耐受电压峰值（kV）	550
15	瓷套（复合外套）内绝缘剂种类	聚异丁烯
16	最大允许水平拉力（kN）	≥2
17	支柱小绝缘子	符合GB/T 775
	型式（瓷，复合）	瓷和合金铝

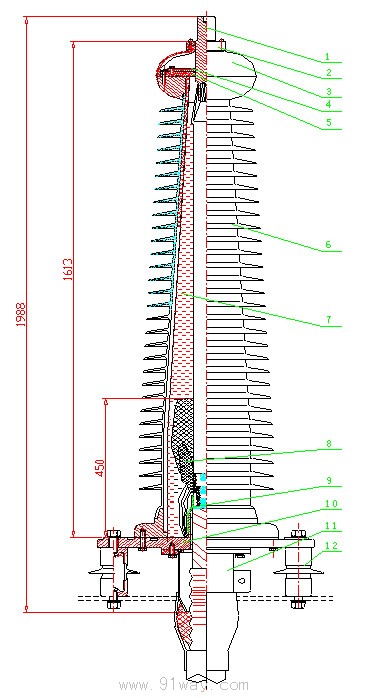

复合套管型充油式户外终端安装结构示意图
