ZD1系列锥形转子制动三相异步电动机产品详细说明：

ZD1型锥形转子制动三相异步电动机 0.2kw～18.5kw

适用范围：
ZD1型锥形转子制动三相异步电动机是电动葫芦的起升电动机，或用于要求起动转矩较大及制动力矩较大的驱动装置，也可以在起重运输机械、机床、生产流水线和其它需要迅速制动的场合中使用。本系列电机采用50Hz，380V电源。基准工作制S3，负载持续率25%，通电起动次数为每小时120次。

结构简介：
ZD1型锥形转子制动三相异步电动机为立式电动机，采用圆锥面制动器，输出端轴伸为矩形花键，机座不带底脚，前端盖有凸缘（法兰式），安装孔在前端盖凸缘上。本系列电动机为封闭式结构，防护等级IP44，冷却方式为自扇冷式IC0141，绝缘等级为B级。

主要技术参数：

号\参数	功率 KW	转速 r/min	额定电流 A	最大转矩/额定转矩	起动转矩/额定转矩	起动电流 A	效率 η	功率因素	制动力矩 N.m	转动惯量 kg.m2	重量kg
ZD111-4	0.2	1380	0.72	2.0	2.0	4.0	0.65	0.64	1.96	0.006	10
ZD112-4	0.4	1380	1.25	2.0	2.0	7.0	0.67	0.73	4.9	0.007	12
ZD121-4	0.8	1380	2.4	2.5	2.5	13.0	0.70	0.72	11.0	0.030	31
ZD122-4	1.5	1380	4.3	2.5	2.5	24.0	0.72	0.74	19.6	0.045	40
ZD131-4	3.0	1380	7.6	2.7	2.7	42.0	0.78	0.77	42.14	0.130	50
ZD132-4	4.5	1380	11.0	2.7	2.7	60.0	0.78	0.80	62.72	0.160	62.7
ZD141-4	7.5	1400	18.0	3.0	3.0	100.0	0.79	0.80	98.0	0.390	103
ZD1151-4	13	1400	30.0	3.0	3.0	165.0	0.80	0.82	184.4	0.700	181
ZD152-4	18.5	1400	41.7	3.0	3.0	229.0	0.82	0.82	225.4	1.120	210
ZD232-4	5.5	1380	16.0	3.0	3.0	0.92	0.79	0.72	62.72	0.160	65
ZD251-4	15.0	1400	36.0	3.0	3.0	220.0	0.81	0.82	184.4	1.050	190
ZDx51-4	11	1421	25	3.0	3.0	173	0.867	0.87	165.6	0.75	181
ZDx62-6	18.5	920	40	2.8	2.8	202	0.84	0.83	390

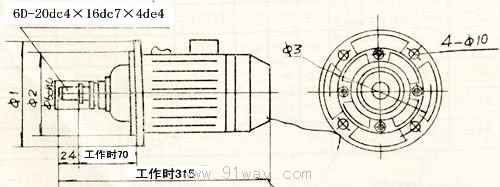

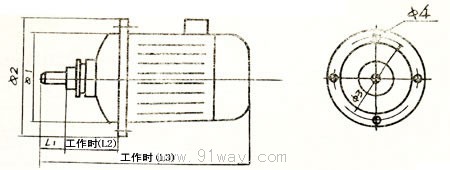

ZD1系列电机按装及外形尺寸

型号/项目	功率KW	轴伸花键	L1	L2	L3	Φ1	Φ2	Φ3	Φ4
ZD1 21—4	0.8	6D-20dc4×16dc7×4de4	24	70	316	Φ172	Φ220h8	Φ196	Φ9
ZD1 22—4	1.5	6D-20dc4×16dc7×4de4	24	71	355	Φ174	Φ235h8	Φ196	Φ13.5
ZD1 31—4	3	6D-20dc4×16dc7×4de4	30	109	424	Φ215	Φ290h8	Φ205	Φ13
ZD1 32—4	4.5	6D-28dc4×23dc7×6de4	30	98	437	Φ215	Φ320h8	Φ260	Φ13
ZD1 41—4	7.5	10D-35dc4×28dc7×4de4	35	120	525	Φ260	Φ380h8	Φ286	Φ17
ZD1 51—4	13	10D-40dc4×32dc7×5de4	40	172	670	Φ300	Φ455h8	Φ340	Φ17

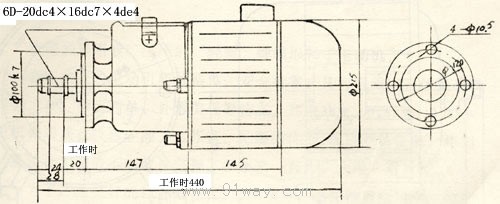

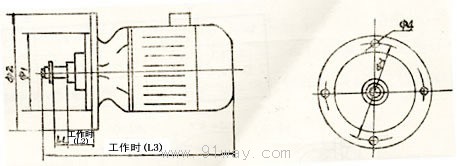

ZDYA1系列按装及外形尺寸

型号/项目	功率KW	轴伸花键	L1	L2	L3	Φ1	Φ2	Φ3	Φ4
ZDY111-4	0.2	4D-15dc4×12dc7×4de4	22	15	261	Φ75h7	Φ110	Φ90	Φ7
ZDY112-4	0.4	4D-15dc4×12dc7×4de4	22	15	281	Φ75h7	Φ110	Φ90	Φ7
ZDYA0.8	0.8	6D-20dc4×16dc7×4de4	24	20	315	Φ100h7	Φ140	Φ120	Φ10
						Φ130h7	Φ190	Φ165	Φ12
ZDY121-4	0.8	6D-20dc4×16dc7×4de4	24	20	329	Φ100h7	Φ140	Φ120	Φ9

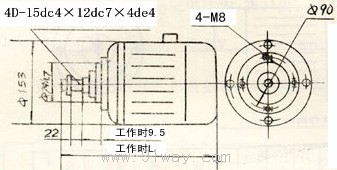

型号/项目	功率（KW）	L(mm)
ZDY1 11-4	0.2	230.5
ZDY1 12-4	0.4	250.5

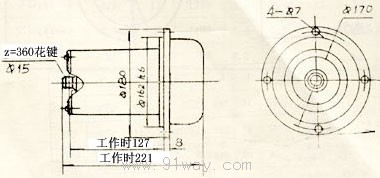

型号 功率（KW） 1 2 3 ZDQ0.8 0.8 Φ220 Φ176 h7 200 Φ220 h8 Φ176 196

型号 功率（KW） ZD12-4（B） 0.4

项 目

功 率

定 子 电 流

定 子 电 压

转 子 电 流

转 子 电 压

功 率 因 素

效 率

转 数

频 率

相 数

绝 缘 等 级

定 子 接 法

转 子 接 法

制 动 力 矩

重 量

数据

1.5

4.3

380

8

135

0.74

72

1380

50

3

E

Y

Y

1.1

39

单位

kW

A

V

A

V

%

n/nin

HZ

kgt.m

kg

ZDR:12-4型1.5KW锥型转子绕线电动机是一种特殊的三相异步电动机经用户配套变阻器，用于CD1型行车上的驱动电机，该电机使用及条件维护要点与ZD1系列电动机相同，电机前端充有集电环结构，采用恒力弹簧结构刷握，应保持电刷与集电环的接触良好，延长电刷使用寿命。

型号	功率（KW）
ZD21-14（D）	0.8
ZD112-4（D）	0.4

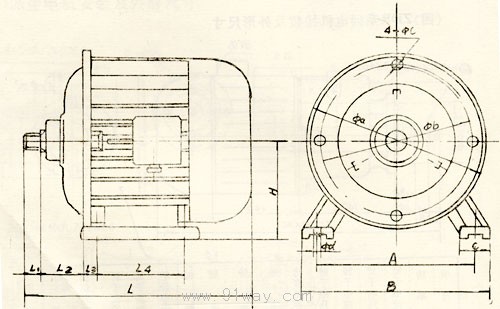

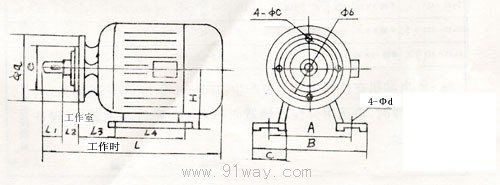

型号/项目	功率KW	轴伸键型	L	L1	L2	L3	L4	H	Φa
ZD1 12—4D	0.4	单键5×22	255.55	22	36.5	12	100	80	153
ZD1 21—4D	0.8	单键6×24	341	40	20	71.5	112	112	140
ZD1 22—4D	1.5	单键8×36	358	24	71	17.5	140	112	235
ZD1 31—4D	3	单键8×36	426	30	109		178	160	290
ZD1 32—4D	4.5	单键8×36	435	30	98	12	178	160	320
ZD1 41—4D	7.5	单键10×40	528	35	120		254	200	380

号/项目	功率KW	轴伸键型	Φb	Φc	Φd	Φe	A	B	C
ZD1 12—4D	0.4	单键5×22	90	8	11	75	125	160	35
ZD1 21—4D	0.8	单键6×24	120	9	13	100	160	205	45
ZD1 22—4D	1.5	单键8×36	205	135	12		190	245	50
ZD1 31—4D	3	单键8×36	260	13	15		216	280	60
ZD1 32—4D	4.5	单键8×36	286	13	15		216	280	60
ZD1 41—4D	7.5	单键10×40	340	17	15		254	325	70

ZD1系列锥形转子制动三相异步电动机
