JFL-14型负序过流继电器用途：

JFL-14型负序过流继电器用作非对称短路的后备保护和负序过负荷保护。
该继电器由集成电路构成滤过电路和执行回路，具有灵敏度高，速度快，功耗小等优点。继电器的整定采用面板上的拨轮开关进行，直观方便，继电器设有两段负序电流整定，小动作值段可以闭锁大动作值段，构成双重化。

工作原理：

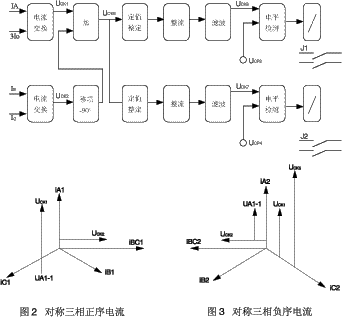

电流测量回路由电流变压器和负序电流滤过器组成，移相器和加法器构成负序电流滤过器。UCK2经移相器滞后移相90 并放大2/ 3倍后 与UCK1相加为负序电流滤过器输出UCK5。
即UCK5=UCK1+(-J)*2/SQRT(3)*UCK2；
对于LH1选择 W34 =2W56， 即WA = 3WO；
对于LH1选择W34=W56，即WB=WC；
当输入零序分量时, IAO =IBO = ICO = IO，而WO中则通过3IO根据安匝原则IAOWA-3IOWO=O；IBOWB-ICOWC=O，所以电流变换器LH1 和LH2二次侧均不反映零序分量。
适当选择参数使在输入三相正序电流时，UCK5 = O。
因此，在输入三相负序电流时，UCK5 = 2UCK1 = 4 3UCK2。
负序电流滤过器输出UCK5经定值整定、整流和滤波后与电平检测的门槛电压进行比较。
正常运行和对称三相短路时，UCK5 = 0V，电平检测输出正信号，继电器不动作。
当发生两相短路，故障电流达到UCK6>UCP2，UA47 为负信号，J1动作；UCK7>UCP4，UA67为负信号，J2动作。

JFL-14型负序过流继电器主要技术参数：

5.1交流额定电流: 5A，1A，50Hz。
5.2直流额定电压: 110V，220V。
5.3功耗: 交流电流回路: 额定电流5A下≤1VA/相；
额定电流1A下≤0.5VA/相。
直流电压回路≤3W(110V)；
≤5W(220V)。
5.4 整定范围和级差图
5.5 刻度误差:≤5%。
5.6返回系数:≥0.95。
5.7各种两相短路动作电流的离散值≤5%。
5.8动作时间:≤25ms；在2倍动作电流下测试。
5.9返回时间≤30ms，由10倍动作电流返回到0.8倍返回电流下测试。
5.10介质强度继电器各导电电路对外露的非带电金属部分及外壳之间，输入电路对触点之间，应能承受2kV(有效值)，50Hz的交流试验电压，历时1min试验，而无绝缘击穿及闪络现象。
5.11工作条件
a)使用地点不允许有爆炸危险的介质，周围介质中不含有腐蚀金属和破坏绝缘的气体及导电介质，不允许充满水蒸气和有较严重的霉菌存在；
b)使用地点不允许有较强的振动和冲击；
c)使用地点应具有防御雨、雪、风、沙的设施；
d)使用地点不允许超过1.5mT的外磁感应强度。
5.12电气抗干扰继电器应符合GB7261和GB6261《静态继电器及保护装置的电气抗干扰试验》。



继电器背后接线图：
继电器背后接图如图4所示



继电器外形尺寸及开孔尺寸：
见凸出式模数化插入式结构中的附图4和附图8。

订货需知：
7.1产品型号、名称、结构形式等。
7.2订购数量。
7.3继电器配套:如底座、插套等(须独立定货)。
