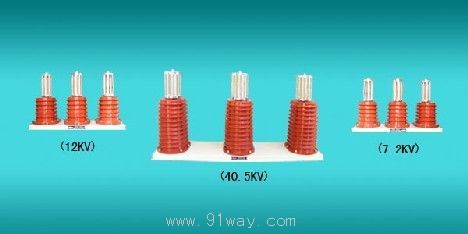

ZR20型系列阻容过电压吸收器
型号:
ZR20-7.2(12)-0.10/100,ZR20-40.5-0.05/100

简介:
ZR20阻容过电压吸收器是一种全新的科技含量高的产品。该产品是将研发一种符合GB/T2900.16-1996电容器标准的,被称之谓“保护电容器”,用于吸收冲击电压专用的高压电容器,配无感电阻串联后再接到开关的负荷侧与地之间,它可有效抑制操作过电压的瞬间振荡和高频电流,使过电压的波形变缓,陡度和幅值降低,再加上电阻的阻尼作用,使高频振荡迅速衰减。无论对哪种负荷设备都非常有效,是使电器设备避免因操作过电压造成绝缘损坏,保证电器设备安全运行。
内容:
ZR20型系列阻容过电压吸收器

一、产品用途
   在中压领域里由于真空开关设备(真空断路器、真空负荷开关、真空分断器和真空重合器等)因具有体积小、重量轻、高性能、高可靠性、维护检修方便、适合频繁操作等优点。因此迅速地占领了市场.在各个领域都得到了广泛的应用、特别是在我国中压领域内、使用的开关设备、绝大多数都是真空开关设备。
但是真空开关设备、由于其灭弧能力特别强、因此在开断电动机、变压器、电抗器、电容器负载时容易引起截流、多闪重燃及于相同步开断等操作过电压。
随着电力系统稳定安全供电重要性的增强。对提高系统可靠性和安全性要求愈加严格。而操作过电压危害极大。在很大程度上影响着系统的稳定性。可靠性和安全性。因此必须开发。研制和生产出新的过电压保护装置以满足上述的需求。
 ZR20型阻容过电压吸收器是完全能满足上述需求的一种全新的高科技产品。该产品是将一种被称之谓“保护电容器”(接于电力线路与地之间用以吸收冲击过电压的电容器)的专用电容器和电阻串联后再接到开关的负荷侧与它之间、它可有效抑制操作过电压的瞬间振荡和高频电流、使过电压的波形变缓、陡度和幅值降低。再加上电阻尼作用、使用频振荡迅速衰减.无论对哪种负荷设备都非常有效.是使电器设备避免因操作过电压造成绝缘损坏.保证电器安全运行必不可少的理想过电压保护装置.

二、产品的型号及意义

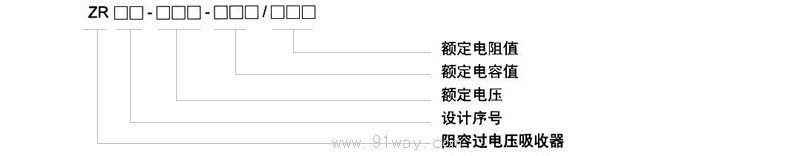

ZR20型系列阻容过电压吸收器型号说明

三、产品的特点
ZR20型阻容过电压吸收器在国家高压电器质量监督检验中心、西安高压电器研究所高压电器实验室通过全部型式试验。该产品采用的是具有自愈功能的干式高压电容器、这种电容器是名副其实的“保护电容器”其绝缘水平完全达到了GB311.1Un和1.5Ln下长期运行、在2Un下连接运行4小时不出现闪络和击穿。在暂时电压(包括工频电压升高、谐振过电压、单相接地短路和间歇性)弧光接地过电压下安全运行。
 ZR20型阻容过电压吸收器、在实验室内经多次过电压吸收性能试验表明、在施加标准雷电冲击电压时、经过阻容过电压吸收器吸收后。这个电压降得很低。一般不超过相对地电压的2倍(峰值)。另据广东电力2003年8月第4期刊登的“真空断路器投切并联电抗器试验研究”一文现场试验提供的数据:断路器分
闸时、在接入氧化锌避雷时过的电压为3.48倍、而接入阻容过电压吸收时议再加装阻容装置。该装置既可降低过电压幅度、也可降低电压的频率。“由此可见、阻容过电压吸收器是保护各种电器设备免遭操作过电压损坏的最理想、最有效的装置。”
四、技术参数
ZR20 型阻容过电压吸收器的技术参数列于下表

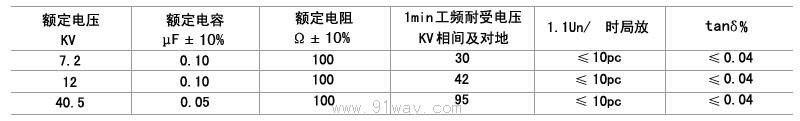

ZR20型系列阻容过电压吸收器技术参数

注:验收过的1mim工频耐受电压为75%的出厂试验电压。

五:使用条件
1、环境空气温度:-20℃-40℃
2、海拔高度:<3000M
3、相对湿度:<95%(20℃时)
4、安装场所的空气中不应含有化学腐蚀性气体和蒸气、无导电性和爆炸性尘埃。
5、地震裂度不超过8度
6、额定频率50HZ或60HZ
 如果使用系统的高次谐波超过GB/T14549-93规定时、应在订货时加以说明。
六、 使用须知

1、ZR20型阻容过电压吸收器接于断路器出线的电流互感器下端
及被保护的电器设备一侧与地之间,越靠近被保护的设备,效果越佳。具体接线详见接线原理图。
建议如果前一级未装阻容过电压吸收器时,断路器的进线侧亦应加装阻容过电压吸收器。

2、ZR20型阻容过电压吸收器保护的电动机容量为100~10000KW
,保护变压器的容量为100~45000KVA,保护电容器的容量为1000~10000Kvar。

七、外形及安装尺寸

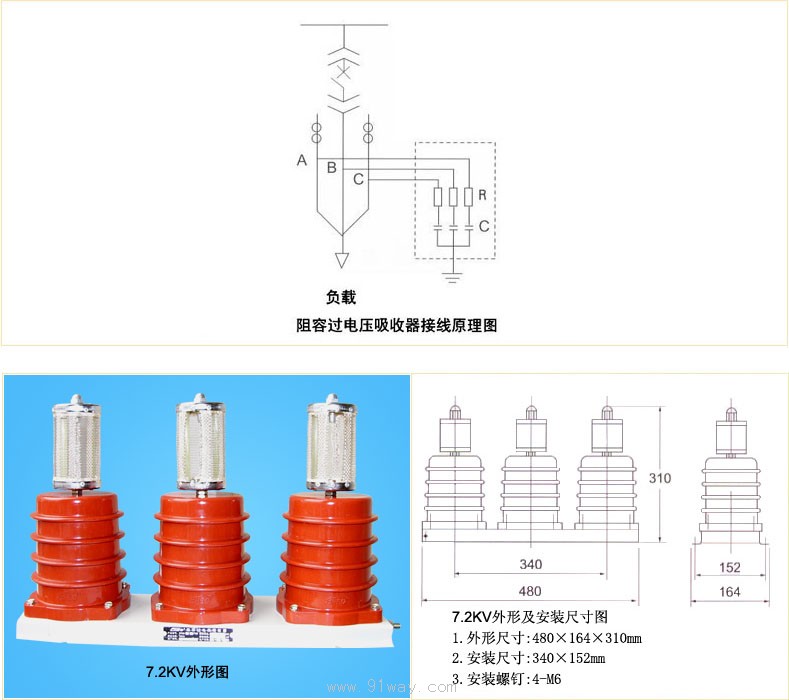

ZR20型系列阻容过电压吸收器外形及接线图

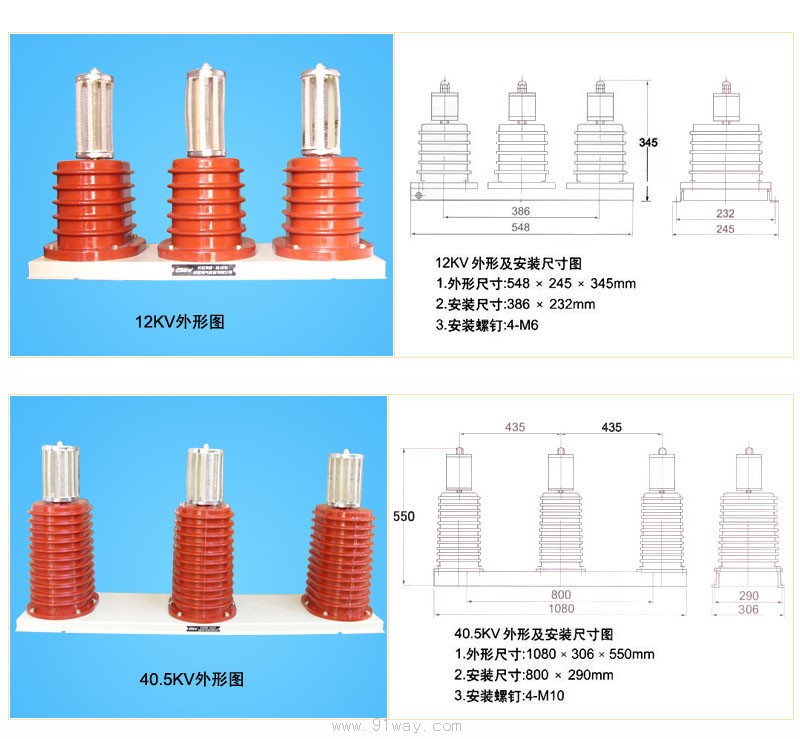

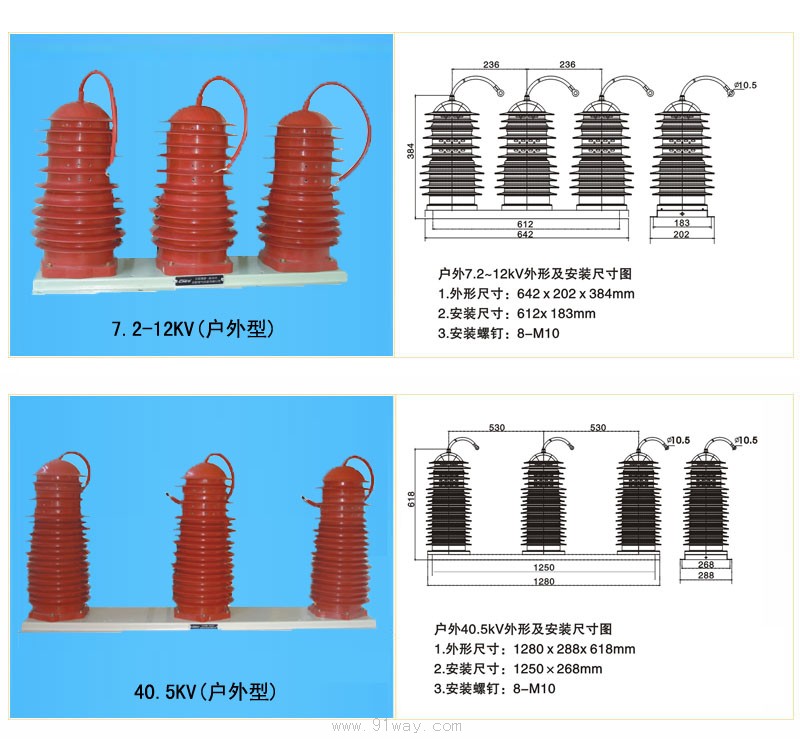

ZR20型系列阻容过电压吸收器外形及安装尺寸
ZR20型系列阻容过电压吸收器安装尺寸
八、运输及贮存
1、ZR20型阻容过电压吸收器装箱运输。
2、运输中防雨、轻放、向上直立、防碰和防摔。
3、存放时应保持直立状态、存放地点空气温度-20C~40C范围内、并且不允许有易燃易爆的气体及腐蚀的化学物质。
九、验收及安装
1、检查阻容过电压吸收器外观质量及金属附件的状态。
2、用电桥测量电容值、tanδ和电阻值与出厂值是否有变化。
3、1min工频耐压试验按出厂试验值的75%进行试验,亦可用直流电压(二倍的工频耐压值)试验。试验时应单相加压、别两相和接地点一起接地、试验结束后必须对其进行充分放电、直到放完为止。
4、安装最好用单股或多股铜线、应避免使阻容过电压吸收器受到过大的拉力。导线截面为7.2KV和12KV>4mm2.40.5KV>6mm2。标有接地符号处应可靠接地、接地线载面亦应满足上述要求。如果采用单相结构、安装时相间带电体及带电体与地之间净距离应为7.2KV>100mm、12KV>125mm、40.5KV>325mm。
5、阻容过电压吸收器应垂直向上安装、用其他安装形式应在订货时说明。

十、使用与维护
 1、阻容过电压吸收器为免维护型设备、在使用后退出或检查时、必须对其进行充分的放电、直到放完为止、否则会危及人身安全。
 2、阻容过电压吸收器每年必须做一次预防性试验、耐压试验可以采用工频或直流中的任何一种、试验电压和验收试验相同。用电桥测量电容器的(不包括电阻)电容值和tan值是否有变化、以便与出厂数据比较。制造厂随时提供咨询服务。实践证明、事故的发生都是未按本条要求进行预防性试验而造成的、为此特别强调必须执行。

十一、故障的判断方法
 阻容过电压吸收器在投入运行胶用精度较高的电容电桥测量阻容过电压吸收器电容部分的电容值及tan值。在做预防性试验时、应该用同一台电桥测量电容值和tan&值。并与前一次测量值比较、看有无变化、如果40.5KV产品电容增大2.5%7.2KV和12Kv的电容量增大5%以上、说明电容器内部有故障、应及时更换、测量的tan&值有明显增大时、亦应更换。
  有条件时、亦可做耐压试验、可采用工频耐压或直流耐压中的任何一种、其耐压值与验收试验相同、试验时不出现闪络或击穿、便继续运行、否则必须更换。
十二、订货须知
1、订货时须注明使用产品的电压等级和数量。
2、订货时请注明安装该产品的开关柜型号及被保护设备的名称和容量。
3、若有特殊要求、请在订货时说明。
