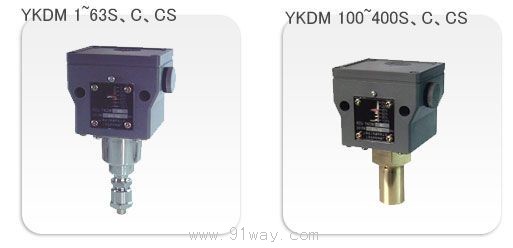

产品名称: | YKDM小型压力控制器 | |||||
型号规格: | |
|||||
产品类别: | 常规产品 -- 仪器仪表 -- 压力控制器 | |||||
参考价格: | 厂价直销 | |||||
产品品牌: | 国产 | |||||
产品产地: | 上海 | |||||
可供数量: | 批量 | |||||
供货周期: | 现货(或电询) | |||||
|
||||||
产品简介: |
|
YKDM小型压力控制器接 2-1 接线端 : 当压力升高至开关切换时 2-1 断开;
YKDM小型压力控制器接 3-1 接线端 : 当压力升高至开关切换时 3-1 接通。
用 2 只 M4×25 螺钉穿过控制器的安装孔安装在支架上,也可以将控制器直接安装在系统的接口上。
YKDM 016~06 、 100~400 产品:直接安装在 G1/4" 接口上,或装上卡口接头接Ф 6 紫铜管,并确保接口密封。
YKDM 1~63 产品:直接安装在 M12x1 接口上 , 或紫铜管套上螺母和密封衬套用扩口方法安装 , 并确保接口密封。
按接线示意图将控制线接在端子座上,旋紧出线套。
调整设定值 ( 步骤一 ) :
当压力升高至所需的上切换值时,顺时针旋动设定值调节螺钉使微动开关切换,此时压力表中的数值为上切换值,下切换值 = 上切换值 - 最小切换差;
当压力升高至所需的下切换值时,逆时针旋动设定值调节螺钉使微动开关切换,此时压力表中的数值为下切换值,上切换值 = 下切换值 + 最小切换差。
调整切换差 ( 步骤二 ) :
按步骤一调整好下切换值,当压力上升至要求的上切换值时,顺时针旋动切换差调节螺钉使微动开关切换。
调整举例 ( YKDM10 0.1~1.0MPa ,设定值: 0.7~0.85MPa )
按调试步骤一:升高压力至 0.7MPa 时保持不变,逆时针旋动设定值调节螺钉使微动开关切换。升降压力此时压力表中的数值约为 0.7~0.75MPa ,最小切换差为 0.05MPa ,实际最小切换差≤ 0.05 。
按调试步骤二:升高压力至 0.85MPa 时保持不变,顺时针旋转切换差调节螺钉使微动开关切换。升降压力此时压力表中的数值为 0.7~0.85MPa ,切换差为 0.15MPa 。
上、下切换值调试完成后将锁紧螺钉旋紧,再调试切换差。
安装、调试时不要松动内部的螺钉或拨弄内部零件。
贮存、使用时周围无腐蚀性气体存在。
型 号/项 目 |
YKDM C |
YKDM S |
YKDM C |
YKDM CS |
开关负载 |
AC : 250V , 10A ; DC : 30V , 10A 阻性 | |||
外壳防护等级 ① |
IP40 |
IP54 | ||
机械寿命 |
2×10次 | |||
抗振性能 |
50 m/ s | |||
重复性误差 |
1.5% |
2.5% |
1.5% |
2.5% |
介质工作粘度 |
< 1×10 m/s | |||
介质性质 |
中 性 | |||
介质温度 |
≤ 80 ℃; 10MPa 以上规格 ≤ 150 ℃ | |||
环境温度 |
-25~55 ℃ | |||
相对湿度 |
5~95% | |||
大气压力 |
86~108KPa | |||
安装位置 |
垂直或倾斜 10 | |||
注 : ① IP 符合 GB4208-1993 。 |
型号 |
规格编号 |
设定值范围 |
切换差可 |
最大允 许压力 ① |
开关切换频率 |
传感器材料 |
接口 |
重量 |

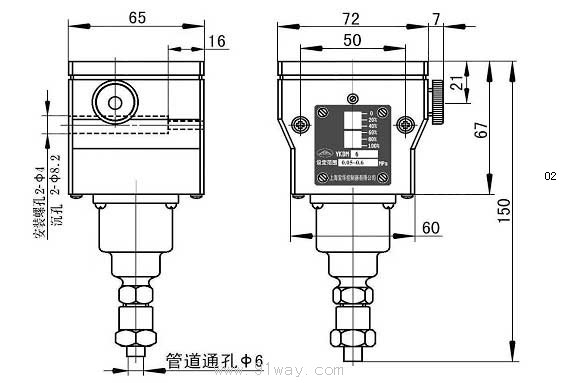

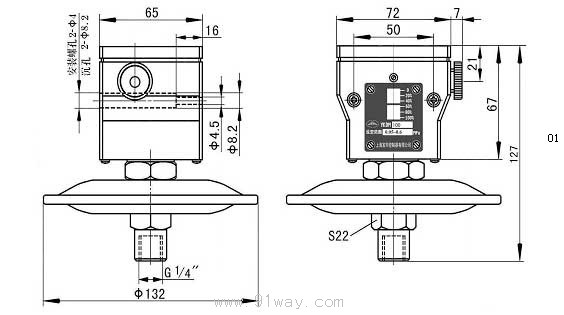

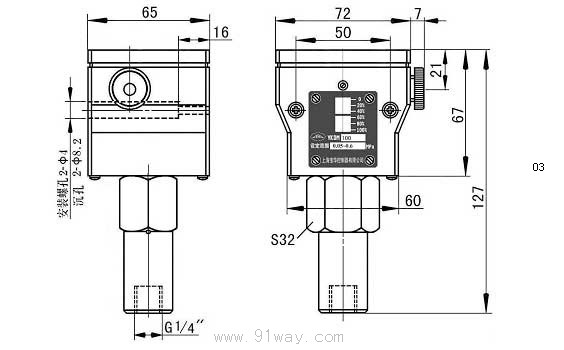

外形尺寸编号 |
出厂价 | ||
通用型 /C 型 |
通用 S 型 /CS 型 | |||||||||||
最小≤ |
最大≥ | |||||||||||
MPa ( KPa ) ② |
次 / 分 |
Kg |
||||||||||
YKDM . CS ③ |
|
(0.1~1.6) |
(0.2) |
(2) |
0.1 |
15 |
外壳 : 黄铜 膜片 : 丁腈橡胶 |
G1/4 内螺纹 |
1 |
01 |
448/558 |
598/808 |
025 |
(0.4~2.5) |
(0.2) |
(2.5) | |||||||||
090 |
(1~10) |
(1.2) |
(10) |
0.6 |
548/688 |
698/938 | ||||||
03 |
0.004~0.025 |
0.003 |
0.04 | |||||||||
06 |
0.01~0.06 |
0.004 |
0.05 | |||||||||
1 |
0.02~0.16 |
0.007 |
0.06 |
外壳 : 黄铜 波纹管 : 锡青铜不锈钢 |
密封衬套通孔Ф 6 |
0.5 |
02 |
158/398 |
308/648 | |||
3 |
0.025~0.25 |
0.015 |
0.15 |
1.0 | ||||||||
6 |
0.05~0.6 |
0.02 |
0.2 |
1.6 | ||||||||
10 |
0.1~1.0 |
0.05 |
0.28 | |||||||||
16 |
0.3~1.6 |
0.06 |
0.35 |
2.5 | ||||||||
25 |
0.4~2.5 |
0.13 |
0.6 |
6 | ||||||||
40 |
0.8~4.0 |
0.2 |
0.7 |
268/508 |
418/758 | |||||||
63 |
1.6~6.3 |
0.3 |
1.0 |
8.5 |
308/558 |
458/808 | ||||||
100 |
1~10 |
0.6 |
2.5 |
13 |
外壳 : 黄铜 |
G1/4 内螺纹 |
0.55 |
03 |
398/758 |
548/1008 | ||
250 |
1.6~25 |
0.8 |
6.0 |
32 |
598/958 |
748/1208 | ||||||
400 |
3~40 |
4 |
10 |
50 |
698/1058 |
848/1308 | ||||||
注 : 1. ①表示被控介质的峰值压力不得超过该值。②计量单位 KPa 。③ 填写 " 规格编号 ",C 表示 " 金属外壳 ",S 表示 " 双开关 " 。 2. 本产品标度尺刻度只作调试参考,非计量刻度。 |
