UHZ-58/S-UK系列插入式磁性液位控制器产品详细说明：

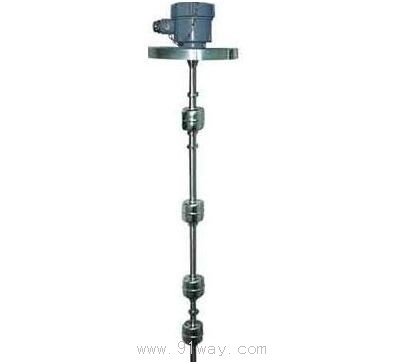

UHZ-58/S-UK系列插入式磁性液位控制器

UKZ-58/S-UK系列插入式磁性液位控制器输出液位开关信号，与相应的控制电路配合，可用于石油、化工、纺织、印染、环保、民用建筑等各种敞口和密闭的液位控制和报警。
该系列是利用磁性浮子随液位什降，是传感器检测管内设定的干簧管动作，发出接点开（关）转换信号
该产品结构简单、安装方便、工作可靠、维修简易，使用范围广范，可用于各种介质的液位控制。
主要技术参数
测量范围：300～6000mm
精度：±10mm
电源24VDC
控制接点容量：AC22O,1A
DC24V,0.5A
连接法兰:DN100DN80PN1.0
控制点数：1、2、3、4点之间任选（超过4点可在顶货时注明）
防爆标志:隔爆型ExdBⅡBT4～6(仅限24VDC)
本质安全型ibⅡCT4
出线接口螺纹：M20×1.5

型 号	内 容
UK-101	单只磁性浮子，1个控制点
UK-102	单只磁性浮子，2个控制点
UK-103	单只磁性浮子，3个控制点
UK-104	单只磁性浮子，4个控制点
UK-10X	单只磁性浮子，X个控制点
UK-202	2只磁性浮子，2个控制点
UK-303	3只磁性浮子，4个控制点
UK-404	4只磁性浮子，4个控制点
UK-X0X	X只磁性浮子，X个控制点

UHZ-58/S-UK

UHZ-58/S□□

＊-10X

单只磁性浮子，X个控制点

1

304（连接法兰为碳钢）

2

321连接法兰为不锈钢）

3

316L连接法兰为碳钢）

4

PVC（外层玻璃钢）

5

PP（不锈钢内衬）

6

PTFE（不锈钢内衬）

1

法兰连接（法兰为碳钢）

2

法兰连接（法兰为不锈钢）

3

架装固定

4

螺纹连接，测量范围﹤500mm，常温、常压

O

无防爆要求

D

隔爆型ExdBⅡCT4～6

I

本质安全型ibⅡCT4

－

□

传感器量程高度（包括劲部尺寸）mm

－

□

K

自上而下第1控制点为常开

B

自上而下第1控制点为常闭

/□

K

自上而下第2控制点为常开

B

自上而下第2控制点为常闭

D

开口常压容器

□

工作压力(MPa)

-

□

介质密度(g/cm3)
