WS-3/4/5-MK(MN)系列卡箍卫生型双金属电接点温度计产品详细说明：

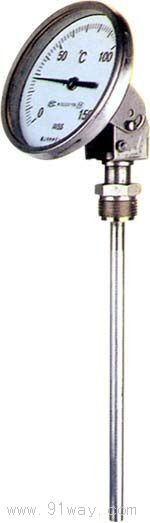

WS-3/4/5-MK（MN）系列卡箍卫生型双金属温度计
WS-3/4/5-MK（MN）系列卡箍卫生型双金属电接点温度计

  双金属温度计适用于中低温现场检测，可直接测量液体、气体和蒸汽的温度，具有无汞害、指示清晰，坚固、耐振。仪表全部采用不锈钢材料，具有良好的防水、耐腐性能。广泛应用于石油、化工、冶金、纺织、食品等工业。

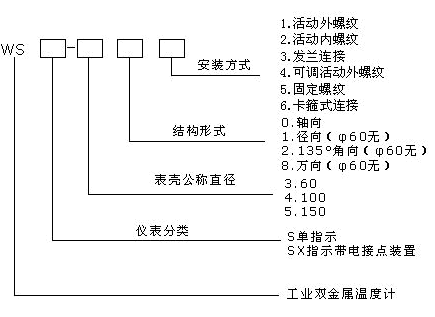

型号命名：


技术参数：

型号	公称直径 D(mm)	测量范围 ℃	分格值 ℃	插入长度 L(mm)	保护管直径 d(mm)	安装螺纹 mm
WSS-3□	60	0-50 0-100 0-150 0-200 0-300 0-400 0-500	1 2 2 5 5 10 10	75;100; 150;200; 250;300; 400;500	6	M16×1.5
WSS-4□ WSSX-4□	100				10	M27×2
WSS-5□	150
					10

精确度：±1.5%
时间常数：不大于40s
保护管耐压：6.3MPa
电接点额定功率：20VA（无感负载）
最大工作电流：1A
持续电流：0.6A
最大工作电压：380VAC，220VDC
仪表执行标准：JB/T8803-1998

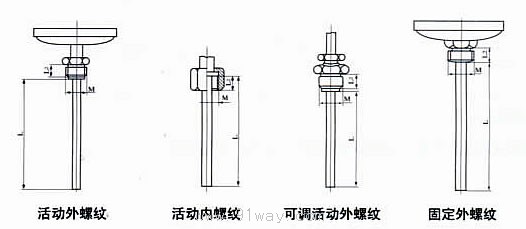

安装方式：

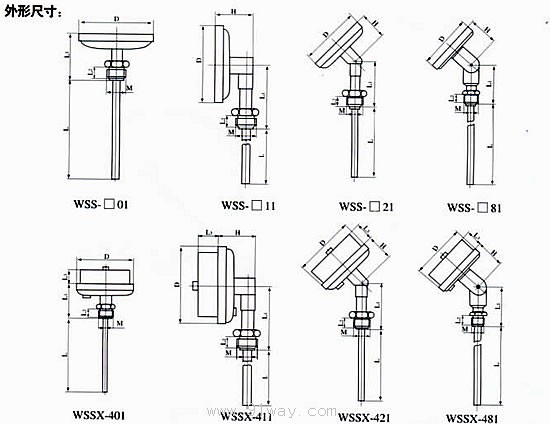

型号	外形尺寸mm
	D	H	L	L1	L2	L3	M
WSS-30□	60	/	75;100; 150;200； 250;300； 400；500；	62	12		16×1.5
WSS-31□		46		60
WSS-32□		44		55
WSS-40□	100	/		72	16		27×2
WSS-41□		46		94
WSS-42□		44		82
WSS-48□		58		64
WSS-50□	150	/		72	16
WSS-51□		46		112
WSS-52□		44		82
WSS-58□		58		64
WSSX-401	100	/		72	16	42	27×2
WSSX-411		46		94
WSSX-421		44		82
WSSX-481		58		64

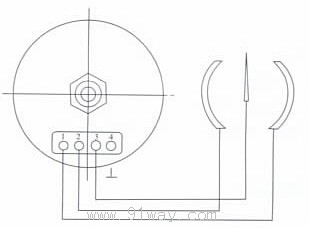

WSSX接线图：

卡箍式法兰尺寸一般为1.5"可选择2"或2.5"

种类/参数	H	D	f	M
1.5"	48	50.5	3/8-24 UNF 2B	32
2"	48	64	3/8-24 UNF 2B	32
2.5"	48	77.5	3/8-24 UNF 2B	32

使用与订货须知：
使用安装时保护管不可弯曲变形，保护管没入介质中长度不得小于100mm，测量大流量或强腐蚀介质时需加保护套管。
订货时请说明名称、型号、测量范围、保护管长及安装螺纹。
