JDJ(J)2-35系列电压互感器产品详细说明：

JDJ(J)2-35系列电压互感器为单相油浸式产品，适用于额定频率50Hz或60Hz、额定电压35kV的电力系统中，作电能计量、电压监控和继电保护用。本产品符合IEC60044-2及GB1207《电压互感器》标准。


三、 结构简介
JDJ(J)2-35系列电压互感器的铁心由条形硅钢片叠成，为三柱芯式，器身用铁夹固定在箱盖上，在箱盖上装有一次及二次套管等，油箱用钢板焊成，油箱壁下部装有接地螺栓及放油塞，箱底有四个安装孔。

四、 技术参数
1、技术参数表

型号	额定电压比 (kV)	准确级组合	额定输出  (VA)	极限输出  (VA)	额定绝缘水平(kV)
JDJ2-35	35/0.1	0.2 0.5 1	75 150 250	1000	40.5/95/200
JDJJ2-35	35/√3/0.1/√3/0.1/3	0.2/6P(3P) 0.5/6P(3P) 1/6P(3P)	75/100 150/100 250/100
	35/√3/0.1/√3/0.1/√3/0.1/3	0.2/0.2/6P(3P) 0.2/0.5/6P(3P) 0.5/0.5/6P(3P)	30/30/100 30/60/100 60/60/100	2×500

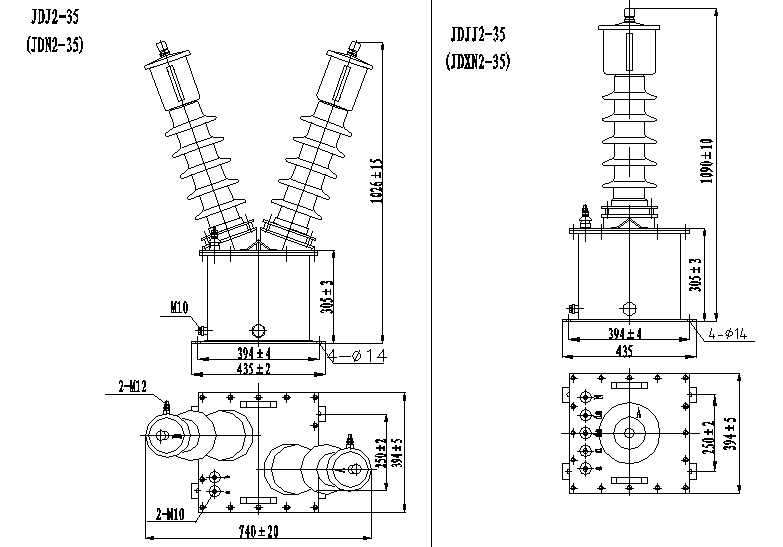

JDJ(J)2-35系列电压互感器
