WYLG系列节流式流量计产品详细说明：

WYLG系列节流式流量计简介

节流式流量计是目前工业生产中用来测量气体、液体和蒸汽流量的最常见的一种流量仪表。公司生产的节流式流量计有角接取压、法兰取压和D—D/2径距取压，ISA1932喷嘴、长颈喷嘴和文丘利管等。除上述标准节流装置外，公司还提供各种特殊节流件，如1/4圆喷嘴、圆缺孔板、双重孔板、内藏孔板、均速管流量传感器等。

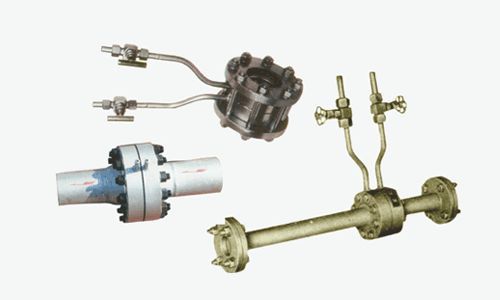

WYLG系列节流式流量计

产品技术指标

工作原理：
充满管道的流体流经管道内的节流装置，流束将在节流件处形成局部收缩，从而使流速增加，静压力降低，于是在节流件上下游两侧会产生静压力差（或称差压），流体的流速愈大该差压也愈大，所以可通过测量此差压来衡量流体流过节流装置时的流量大小，这种测量方法是以能量守恒定律和流动连续性方程为基础的。用差压变送器测量这个静压力差，经过二次仪表转换即可测量瞬时流量和累积流量 。

WYLG系列节流式流量计技术资料：

角接取压标准孔板
适用范围：公称通径DN=（50～400）mm，公称压力PN=（0.01～2.5）MPa；

法兰取压标准孔板
适用范围：公称通径DN=（50～750）mm，公称压力PN=（0.01～2.5）MPa；

D－D/2径距取压标准孔板或长径喷嘴带测量管
适用范围：公称通径DN=（50～750）mm，公称压力PN=（0.01～20）MPa；

钻孔取压带柄孔板
适用范围：公称通径DN=（400～3000）mm，公称压力PN=（0.01～1.6）MPa；

高温高压节流装备
适用范围：公称通径DN=（15～300）mm，公称压力PN=（6.4～32）MPa；
工作温度T=（300～550）℃

文丘利管圈板焊接式或机械加工式
适用范围：公称通径DN=（50～2000）mm，公称压力PN=（0.01～2.5）MPa；

均速管流量传感器
适用范围：公称通径DN=（25～3000）mm，公称压力PN=（0.01～2.5）MPa；

执行标准
国家标准GB/T2624—93，国际标准ISO5176—1，2，3（1991）。
