产品简介：

（点击小图查看大图）

QT系列部分回转阀门电动装置产品详细说明：

产品说明

QT系列部分回转阀门电动装置适用于控制蝶阀、球阀、旋塞阀等做90°回转的阀门。它可以现场操作也可远距离控制。该产品可广泛地应用于石油化工、冶金、船舶、轻工食品、造纸、建筑、市政工程、火电水电等使用管道阀门的工业领域。

QT系列产品的基本型为户外型，其防护等级为IP67。产品也可制成防爆型，防爆型的基本技术参数和法兰结构尺寸与本样本内容相同。

QT基本特点：
1、壳体件制造全部为压铸铝工艺和精密机加工，关键零件质量稳定
2、产品体积小、重量轻，外表采用喷涂工艺具备优良的外观质量
3、行程控制终端位置调整与转矩开关设定方便并能保证控制可靠
4、传动副零件精度高，各转动部位采用球轴承，整机效率高噪音低
5、输出轴为蜗轮副传动．可在任意位置实现自锁
6、具有可调整的阀门终端机械限位机构
7、手／电动切换机构为半自动电动优先型式可保证操作安全可靠
8、具备理想的户外性能
9、法兰连接型式多样，输出轴内置阀杆接头，产品安装拆卸万便

可选功能配件：
1、4—20mADc阀位反馈信号输出
2、增设电气模块具有自动调节功能
3、增设限位开关提供控制用无源辅助接点
4、实现整体型控制，具备现场／远控转换功能和现场开、关、停控制功能
5、内置电机热保护元件
6、电气控制腔内置空间加热器
7、输出轴转角大于或小于90°控制
8、其它特殊功能要求

QT1~QT4含QT3X、QT4X（380V三相电动机）产品技术参数

型号 Type	规格 Specification	输出转矩Qutput Torque (N．M)	输出转速Qutput speed (r/min)	电机参数 motor parameter (三相、380V、50Hz)		90 °运行时间 Operation time for 90 ° turn （ s ）	参考重量 Referrence weight （ kg ）
型号 Type	规格 Specification	输出转矩Qutput Torque (N．M)	输出转速Qutput speed (r/min)	参考功率 Referrence power （ kw ）	额定电流Rated current （ A ）	90 °运行时间 Operation time for 90 ° turn （ s ）	参考重量 Referrence weight （ kg ）
QT1	QT5-1	50	1	0.025	0.35	15	9
QT1	QT10-1	100		0.04	0.45		10
QT2	QT15-1	150		0.04	0.45		12
QT2	QT20-1	200		0.05	0.65		13
QT3	QT30-0.5	30	0.5	0.04	0.56	30	17
	QT30-1	30	1	0.06	0.57	15	17
	QT50-0.5	500	0.5	0.09	0.83	30	18
	QT50-1	500	1	0.12	1.20	15	18
QT4	QT60-0.5	600	0.5	0.12	0.85	30	22
	QT60-1	600	1	0.18	1.20	15	22
	QT80-0.5	800	0.5	0.18	1.20	30	25
	QT80-1	800	1	0.25	1.90	15	25
	QT100-0.5	1000	0.5	0.25	1.90	30	25
QT3X	QT120-0.3	1200	0.3	0.12	1.2	45	38
QT4X	QT250-0.3	2500	0.3	0.25	1.90	45	51

注：额定电压下，电机堵转电流与额定电流之比的保证值为7，其容差为保证值的+20%。

QT1~QT4含QT3X、QT4X（220V单相电动机）产品技术参数

项目Item 型号 Type	规格 Specification	输出转矩Qutput Torque (N ． M)	输出转速Qutput speed (r/min)	电机参数 motor parameter （三相、380V 、50Hz ）		90 °运行时间 Operation time for 90 ° turn （ s ）	参考重量Referrence weight （ kg ）
项目Item 型号 Type	规格 Specification	输出转矩Qutput Torque (N ． M)	输出转速Qutput speed (r/min)	参考功率 Referrence power （ kw ）	额定电流 Rated current （ A ）	90 °运行时间 Operation time for 90 ° turn （ s ）	参考重量Referrence weight （ kg ）
QT1	QT04-0.9	40	0.9	0.01	0.20	17.5	6
	QT06-0.9	60		0.015	0.25		9
	QT09-0.9	90		0.025	0.30		10
QT2	QT15-0.7	150	0.7	0.04	0.80	20.6	12
QT2	QT19-0.7	190	0.7	0.04	0.80	20.6	13
QT3	QT28-0.6	280	0.6	0.04	0.80	26.3	17
	QT38-0.6	380		0.06	1.20		18
	QT50-0.6	500		0.09	1.60		19
QT4	QT60-0.5	600	0.5	0.09	1.60	29.4	22
	QT80-0.5	800		0.18	3.20		23
	QT100-0.5	1000		0.20	3.60		25
QT3X	QT120-0.2	1200	0.2	0.09	1.60	80	38
QT4X	QT250-0.2	2500	0.17	0.20	3.60	90	51

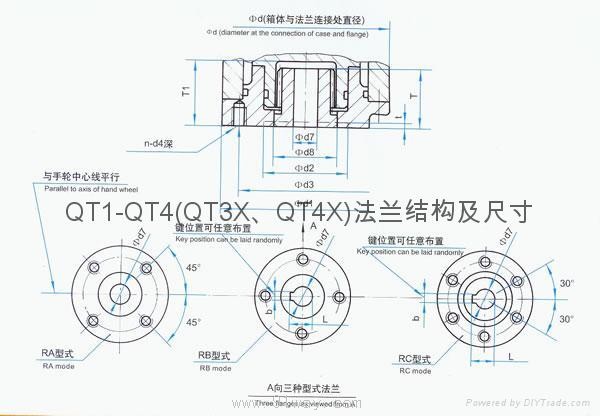

QT系列部分回转阀门电动装置（示意图）
