产品简介:
(点击小图查看大图) 资料下载 继电器外形尺寸及开孔尺寸(附图6)
JX系列信号继电器产品详细说明:
用途:
JX系列信号继电器应用于直流操作保护线路中,作为信号指示器用。继电器由电流或电压动作,灯光信号,磁保持,手复归或电复归。可靠性好,可替代原有的DX-11、DX-11A系列、DX-8、DX-8G系列,DXM-2A系列,DX-30系列等电磁型信号继电器。

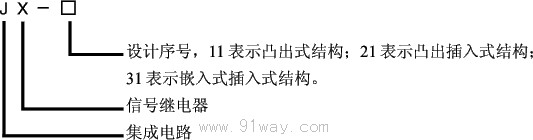

继电器型号名称:
例: 嵌入插拔式结构,辅助直流工作电压为110V,额定电流为0.5A的信号继电器订货代号为: JX-31-0.5A-DC110V。

JX系列信号继电器型号说明

工作原理:
继电器由光电耦合和电阻等器件组成采样检测回路。当被测信号到达一定值时,光耦开通,开通信号经一个运算放大器放大,推动后级出口回路,使出口继电器动作。并由自保持回路进行自保持,在启动回路信号消失后继电器依然处于动作状态,只有在按下复归按钮或在复归端施加复归电压后,继电器方可返回。

JX系列信号继电器原理图

主要技术参数:
4.1 电压型继电器
a) 额定直流电压:12V,24V,48V,110V,220V;
b) 辅助直流工作电压:48V,110V,220V。
4.1.1 继电器动作值不大于70%额定值。
4.2 电流型继电器
a) 通用型: 动作电流0.02A-2A通用;
b) 额定型: 额定动作电流0.01A,0.025A,0.05A,0.075A,0.1A,0.25A,0.5A,0.75A,1A,2A,4A。
c) 辅助直流工作电压: 48V,110V,220V。
4.2.1 继电器动作电流不大于90%额定值,对0.01A-1A规格的继电器,最大允许电流2A,对4A规格的继电器,最大允许电流5A,在最大电流时,继电器的启动回路压降不超过2V。
b) 交流电路: 在电流不大于1A,电压不大于250V的条件下,对外输出触点能断开功率因数coso为0.4±0.1的电路的负荷250VA。
4.3 动作时间
继电器动作时间不大于15ms。
4.4 功率消耗
继电器直流回路功率消耗:
220V: 动作前不大于2W,动作时(信号未消失时)功率消耗不大于7.5W,动作后(保持后)功率消耗不大于4W;
110V: 动作前不大于1.5W,动作时(信号未消失时)功率消耗不大于5W,动作后(保持时)功率消耗不大于2.5W;
48V: 动作前不大于0.5W,动作时(信号未消失时)功率消耗不大于3.5W,动作后(保持时)功率消耗不大于1.5W;
启动回路功耗: 对电压型继电器动不大于2W,对电流型继电器在额定电流下,启动回路压降不超过1.7V。
4.5 触点断开容量
a) 直流电路: 在电流不大于2A,电压不大于250V的条件下,对外输出触点能断开时间常数为5ms±0.75ms的直流有感负荷30W。
b) 交流电路: 在电流不大于1A,电压不大于250V的条件下,对外输出触点能断开功率因数coso为0.4±0.1的电路的负荷250VA。
4.6 工作条件
a) 使用地点不允许有爆炸危险的介质,周围介质中不含有腐蚀金属和破坏绝缘的气体及导电介质,不允许充满水蒸汽和有较严重的霉菌存在;
b) 使用地点不允许有较强的振动和冲击;
c) 使用地点应具有防御雨、雪、风、沙的设施;
d 使用地点不允许超过1.5mT的外磁感应强度。
4.7 介质强度继电器各导电路对外露的非带电金属部分及外壳之间,应能承受2kV(有效值),输入电路对触点之间应能承受1kV(有效值),50Hz的交流试验电压,历时1min试验,应无绝缘击穿及闪络现象。
4.8 电气抗干扰继电器应符合GB7261和GB6261《静态继电器急保护装置的电气抗干扰试验》。

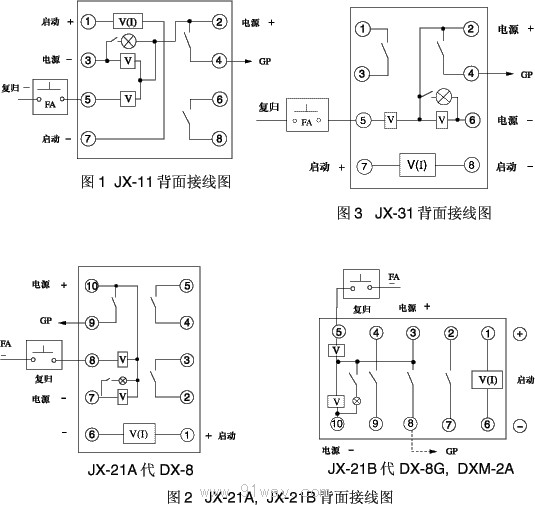

继电器背后接线图:
3.1JX-11信号继电器(代DX-11)
3.1.1继电器背面接线图(见图1)。
3.1.2 继电器外形及安装尺寸见通用型结构系统中的附图2。
3.2 JX-21A(代DX-8),JX-21B信号继电器(代DX-8G、DXM-2A)。
3.2.1 继电器背面接线图(见图2)。3.2.2 继电器外形及安装尺寸见通用型结构系统中的附图5。
3.3 JX-31信号继电器(代DX-30)。
3.3.1继电器背面接线图(见图3)。

JX系列信号继电器接线图

继电器外形尺寸及开孔尺寸:
继电器外形及安装尺寸见通用型结构系统中的附图6。

订货需知:
5.1 产品型号、名称、继电器辅助电源规格及额定值(参照第3、4条)。
5.1 订购数量。
JX系列信号继电器(暂无图片)
