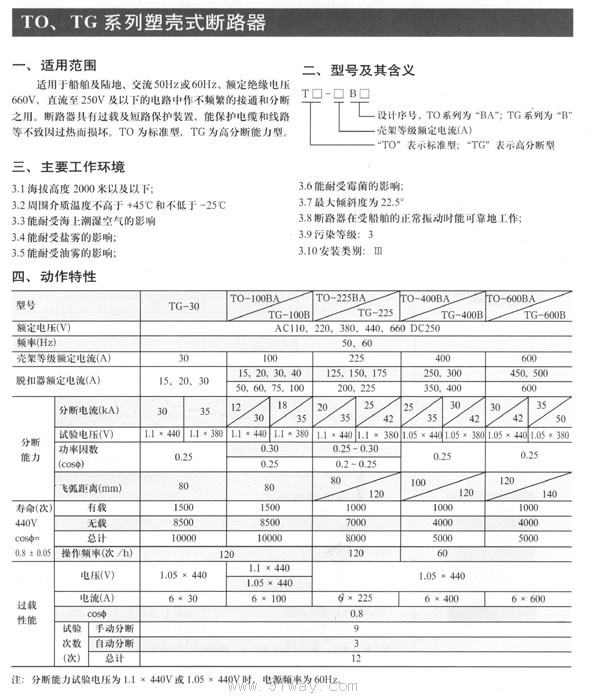

TG,TO系列塑壳低压断路器产品详细说明：

一、适用范围
TG,TO系列塑壳低压断路器适用于船舶及陆地，交流50Hz或60Hz、额定绝缘电压660V，直流至250V及以下的电路中作不频繁的接通和分断之用。断路器具有过载及短路保护装置，能保护电缆和线路等不致因过热而损坏。TO为标准型，TG为高分断能力型。
本产品系从日本寺崎电气产业株式会引进技术制造。

二、TG,TO系列塑壳低压断路器型号及其含义：

T□	-	□	B□
“TO”表示标准型；“TG”表示高分断型		壳架等级额定电流（A）	设计序号，TO系列为“BA”，TG系列为“B”



三、类别
1、按接线方式分为板前接线、板后基线、插入式接线；
2、按过电流脱扣器型分为热动--电磁型；
3、按附属装置分为带附属装置和不带附属装置；
4、附属装置分内部附属装置和外部附属装置。内部附属装置有辅助开关、报警开关、分励脱扣器四种；外部附属装置有电动操作机构、机械联锁、手柄闭锁、插入式用抽出装置五种。

四、特性

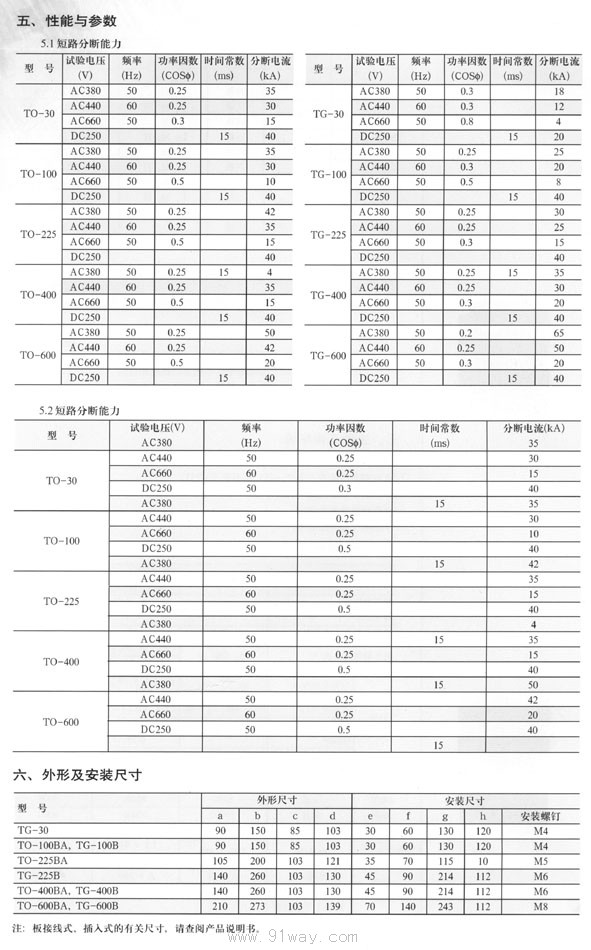

1、主要技术参数（见表）

型号			TG-30		TO-100BA		TG- 100B		TO-225BA		TG- 225		TO- 100BA		TG- 400		TO- 600BA		TG- 600
额定电压(V)			Ac100,220,380,440,660, Dc250
频率(Hz)			50,60
壳架等级 额定电流(A)			30		100				225				400				600
脱扣器 额定电流(A)			15,20,30		15,20,30,40				125,150,175				250,300				450,500
					50,60,75,100				200,225				350,400				600
分 断 能 力	分断电流(KA)		30	35	18	25	22	40	20	35	25	42	30	35	35	42	30	42	42	50
	试验电压(V)		1.1 *440	1.1* 380	1.1* 440		1.1* 380		1.1* 440		1.1* 380		1.05* 440		1.05* 380		1.05* 440		1.05* 380
	功率因数(cosø)		0.15-0.20		0.15-0.30				0.15-0.30				0.15-0.20				0.15-0.20
					0.15-0.20				0.15-0.20								0.15-0.20
	飞弧距离(mm)		80		80				80		120		100		120		120		140
寿命（次）440V cosø=0.8 0.05	有载		1500		1500				1000				1000				1000
	无载		8500		8500				7000				4000				4000
	总计		10000		10000				8000				5000				5000
	操作频率(次/h)		120						60
过 载 性 能	电压(v)		1.05*440		1.1*440				1.05*440
					1.05*440
	电流(A)		6*30		6*100				6*225				6*440				6*600
	cosø		0.5±0.05
	试验次数(次）	手动分断	9
		自动分断	3
		总计	12

五、工作环境条件
1、海拔高度2000米及以下；
2、周围介质温度不高于+45℃和不低于-25℃；
3、能耐受海上潮湿空气的影响；
4、能耐受盐雾的影响；
5、能耐受油雾的影响；
6、能耐受霉菌的影响；
7、最大倾斜度为22.5℃
8、断路器在受到船舶的正常振动时能可靠地工作；
9、在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体与导电尘埃的地方；
10、在没有雨雪侵袭的地方。
