JX-4A,JX-22D,JX-32D型二次显示信号继电器产品详细说明：

用途：
JX-4A、JX-22D、JX-32D型静态信号继电器是本公司生产的JX系列静态信号继电器的派生产品，适用于直流操作的保护线路中作为继电保护动作的信号指示器。特别适用于反应连续两次动作的信号指示。
特点：
2.1 动作速度快，能及时响应开关跳合闸状态。
2.2 启动回路和复归回路各自独立，启动量可以为电压或电流量。
2.3 启动和复归回路的激励量可以为连续量或脉冲量(宽度大于50ms)。
2.4 手动和远方电复归，能满足无人值守的要求。
2.5 JX-22D，JX-32D型具有5付输出触点，其中两付空触点和一付有源触点反应第一次动作状态，另两付空触点反应第二次动作状态。JX-4A型具有4付动合触点，可以为3付动合保持触点，1付瞬动动合触点或4付均为保持触点。
2.6 继电器面板上指示灯和触点能反应连续两次动作状态，并保持，一次性手动或电复归。

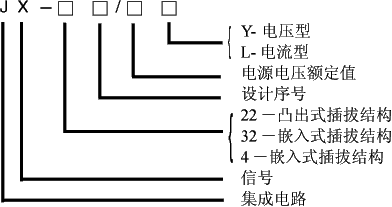

JX-4A,JX-22D,JX-32D型二次显示信号继电器型号名称：



工作原理：
继电器由启动回路，复归回路，电源回路，两次动作鉴别电路，瞬动继电器，一次动作继电器和二次动作继电器等部分组成。当启动量(电压或电流量)加入后，使瞬动继电器，一次动作继电器和二次动作继电器动作线圈励磁，继电器动作。当启动量撤除后瞬动继电器瞬时返回，由于电路本身具有保持功能，只有当加入外部复归电压或按手动复归按钮使一次动作继电器和二次动作继电器复归，返回原始状态。
电源回路作为静态型继电器的工作电源使用，当继电器连续动作二次，则二次动作鉴别电路使信号灯显示一次和二次动作的指示。

JX-4A,JX-22D,JX-32D型二次显示信号继电器使用方法：
6.1 使用本继电器时，需加直流辅助电压，该电压可以取自控制母线KM+和KM-，也可以取自信号母线XM+和XM-。接入直流电压时，注意额定电压是否相符，并注意电压极性，极性接错，继电器不能工作，但不会损坏继电器。
6.2 正常运行时应手动复归或电复归，使面板上动作指示灯熄灭。
6.3 继电器接线图中，电源（+）和电源（-）接辅助电源。JX-22D，JX-32D型继电器复归（-）端通过外部复归触点后接辅助电源的负端。JX-4A型继电器由于复归回路与辅助电源和启动回路没有任何电的联系，因此复归电源的采用很灵活，KM+和KM-，XM+和XM-均可作为复归电源，而且复归触点既可接在复归（+）也可以接在复归（-）。
6.4 JX-4A型继电器如果复归电压取自直流辅助电源，则可以将继电器复归（+）与电源（+）短接，复归（-）通过外接按钮或触点与辅助电源（-）相接。也可以复归（-）与辅助电源（-）短接，复归（+）通过外接按钮或触点与辅助电源（+）相接。
6.5 继电器面板上有两个信号指示灯分别作为一次和二次动作的信号指示。当继电器第一次加入启动量后，一次指示灯亮，瞬动继电器和一次动作继电器动作。激励量撤除后，瞬动继电器返回，由于电路的保持功能，一次动作继电器仍保持动作状态，一次指示灯仍燃亮。继电器在未进行手动复归或电动复归的情况下第二次加入启动量，瞬动继电器和二次动作继电器动作，二次信号指示灯燃亮。两个指示灯燃亮后只有在撤除启动量，使继电器手动或电复归才会使其熄灭。

主要技术参数：
5.1 电压型继电器
a) 额定直流电压: 48V，110V，220V;
b) 辅助直流工作电压: 48V，110V，220V。
5.1.1 继电器动作值：不大于70%最小动作。
5.1.2 继电器复归值：不大于80%复归电压。
5.2 电流继电器
a) 动作电流0.025A、0.05A、0.075A、0.1A、0.25A、0.75A、1A、2A。
b) 辅助直流工作电压： 48V，110V，220V。
5.2.1 继电器动作电流不大于90%最小动作电流。
5.2.2 继电器复归值：不大于80%复归电压。
5.3 动作时间和返回时间在额定工作状态下，继电器动作和返回时间均不大于15ms。
5.4 功率消耗继电器直流回路功耗:
a) 220V：动作前不大于2W，动作时(信号未消失时)功率消耗不大于7.5W，动作后(保持时)功率消耗不大于5W;
b) 110V：动作前不大于1.5W，动作时(信号未消失时)功率消耗不大于5W，动作后(保持时)功率消耗不大于3.5W;
c) 48V：动作前不大于1W，动作时(信号未消失时)功率消耗不大于3.5W，动作后(保持时)功率消耗不大于3W;
启动回路功耗：电压型继电器不大于2W，电流型继电器在最大电流时功率不大于6W。
5.5 触点断开容量在电流不大于1A，电压不大于250V的条件下，时间常数为5ms±0.75ms的直流有感负荷电路中，触点断开容量为30W。触点允许长期闭合电流不大于5A。
5.6 热稳定性能电压型: 可长期承受110%最大动作电压。电流型: 可承受3倍最大动作电流1min。
5.7 介质强度继电器各电路对外露的非带电金属部分及外壳之间，应能承受2kV(有效值)，输入电路对触点之间应能承受1kV(有效值)，50Hz的交流试验电压，历时1min的试验，应无绝缘击穿或闪络现象。
5.8 绝缘电阻继电器各电路与外露的非带电金属部分，以及在电气上无联系的各电路之间，用开路电压为500V的测试仪器测量其绝缘电阻应不小于300MΩ。
5.9 工作条件
a) 使用的点不允许有爆炸危险的介质，周围介质中不含有腐蚀金属和破坏金属的气体及导电介质，不允许充满水蒸汽及有严重的霉菌存在;
b) 使用地点不允许有较强的振动和冲击;
c) 使用地点应具有防御雨、雪、风、沙的设备;
d) 使用地点不允许超过1.5mT的外磁感应强度
5.10 寿命
继电器在额定工作状态下，电寿命为10^4次，机械寿命为10^5次。

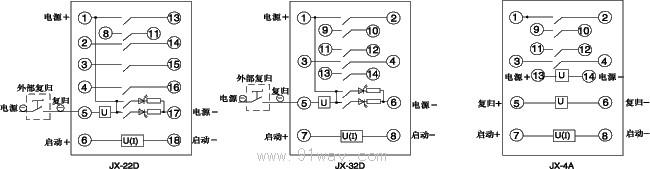

继电器背后接线图：



继电器外形尺寸及开孔尺寸：
JX-22D型见通用型结构系统中附图3；
JX-32D、JX-4A型见通用型结构系统中附图7。

订货需知：
9.1 产品型号名称
9.2 启动量和复归量的额定值
9.3 辅助直流电压额定值
9.4 订货数量
