WSS-4/5卡箍卫生型温度计产品详细说明：

WSSX-4/5卡箍卫生型电接点温度计

卡箍卫生型温度计满足药品生产质量规范(GMP)的要求，适宜卫生级系统，在此类系统中，介质不可与仪表测量系统相接触。卫生卡箍密封不会产生死角或无法排空的区域，此类温度计具有拆装快捷方便，不易污染，便于清洗，外形美观，技术性能安全可靠等优点，可广泛应用于制药，食品，饮料，制酪，水处理等行业。

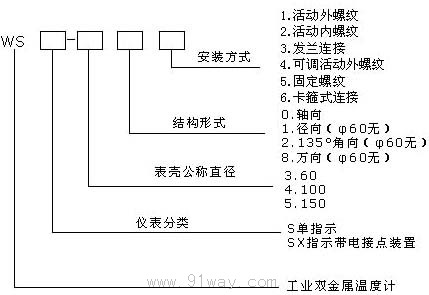

型号命名：


技术参数：

型号

公称直径 D(mm)	测量范围 ℃	分格值 ℃	插入长度 L(mm)	保护管直径 d(mm)	安装螺纹 mm
WSS-3□	60	0-50 0-100 0-150 0-200 0-300 0-400 0-500	1 2 2 5 5 10 10	75;100; 150;200; 250;300; 400;500	6	M16×1.5
WSS-4□ WSSX-4□	100				10	M27×2
WSS-5□	150
					10

精确度：±1.5%
时间常数：不大于40s
保护管耐压：6.3MPa
电接点额定功率：20VA（无感负载）
最大工作电流：1A
持续电流：0.6A
最大工作电压：380VAC，220VDC
仪表执行标准：JB/T8803-1998

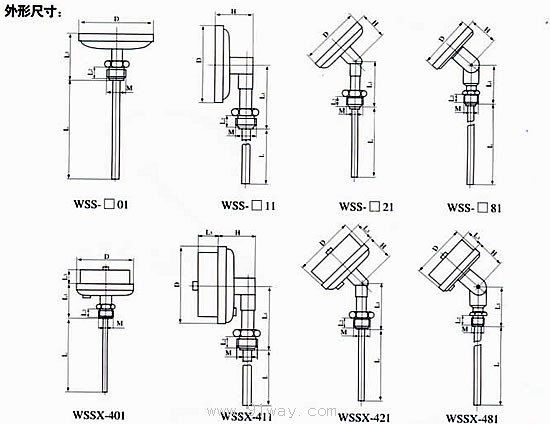

型号	外形尺寸mm
	D	H	L	L1	L2	L3	M
WSS-30□	60	/	75;100; 150;200； 250;300； 400；500；	62	12		16×1.5
WSS-31□		46		60
WSS-32□		44		55
WSS-40□	100	/		72	16		27×2
WSS-41□		46		94
WSS-42□		44		82
WSS-48□		58		64
WSS-50□	150	/		72	16
WSS-51□		46		112
WSS-52□		44		82
WSS-58□		58		64
WSSX-401	100	/		72	16	42	27×2
WSSX-411		46		94
WSSX-421		44		82
WSSX-481		58		64

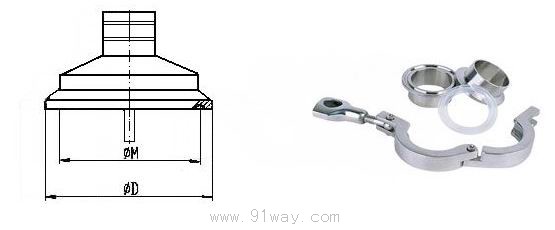

安装尺寸：

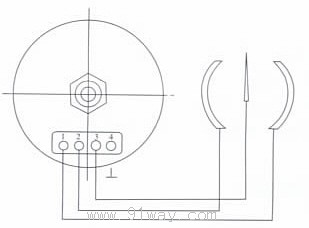

电接点温度计接线示意图:
