1、概述
ZN39-40.5C系列真空断路器,系三相交流50Hz、额定电压40.5kV户内高压配电装置。可与JYN1-35/GBC-35型开关柜配套。适用于发电厂、变电站等输配电系统的控制与保护,尤其适用于频繁操作的场所。
该真空断路器为手车式,结构合理、维护简便,使用安全可靠。配用CD10-Ⅱ型电磁操动机构或CT19-Ⅱ弹簧操动机构。
2、正常使用条件
a)海拔:不超过1000m;
b)周围空气温度:最高+40℃,最低-10℃;
c)相对湿度:日平均值不大于95%,月平均值不大于90%;
d)水蒸气压:日平均值不大于2.2kPa;月平均值不大于1.8kPa;
e)无火灾、爆炸危险、严重污染、化学腐蚀及剧烈振动的场所。
3、ZN39-40.5C系列户内高压真空断路器主要技术参数:
序号 |
名称 |
单位 |
数据 |
1 |
额定电压 |
kV |
40.5 |
2 |
额定频率 |
Hz |
50 |
3 |
额定工频耐受电压(1min) |
kV |
95 |
4 |
额定雷电冲击耐受电压(峰值) |
185 |
5 |
额定电流 |
A |
1250/1600 |
6 |
额定短路开断电流 |
kA |
20 |
25 |
7 |
额定短路关合电流(峰值) |
50 |
63 |
8 |
额定短时耐受电流 |
20 |
25 |
9 |
额定峰值耐受电流 |
50 |
63 |
10 |
额定短路持续时间 |
A |
4 |
11 |
额定短路开断电流开断次数 |
次 |
8 |
12 |
机械寿命 |
10000 |
13 |
合闸时间 |
ms |
≤100 |
14 |
分闸时间 |
≤60 |
15 |

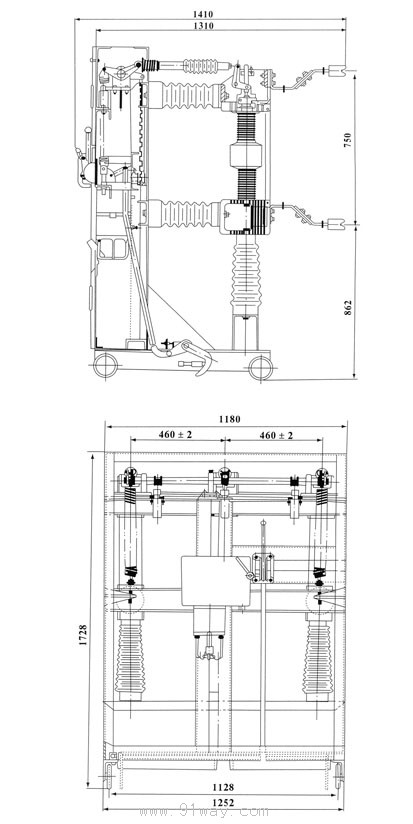

外形尺寸(宽×深×高) |
mm |
1180×1414×1728 |
16 |
质量 |
kg |
500 |
ZN39-40.5C系列户内高压真空断路器
