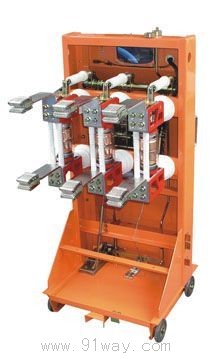

ZN28-12C系列户内高压真空断路器产品详细说明：

1、概述
ZN28-12C型户内高压手车式真空断路器（以下简称断路器）系三相交流50Hz的户内装置，配有直流电磁操动机构或弹簧操动机构，作为KYN1-12型及JYN2-12型户内交流金属移开式开关设备之配用断路器，适用于额定电压12kV及以下的供配电系统。供工矿企业、发电厂及变电站等作电气设施的控制或保护开关，尤其适用于频繁操作的场所。
2、正常使用条件
a)周围空气温度：不超过40℃，且在24h内测的平均值不超过35℃；最低周围空气温度为-10℃；
b)海拔：不超过1000m；
c)周围空气没有明显地受到尘埃、烟、腐蚀性和可燃性气体、蒸气及盐雾的污染；
d)相对湿度：日平均值不超过95%，月平均值不超过+90%；水蒸气压力日平均值不超过2.2kPa，月平均值不超过1.8kPa；在高湿度期间内，温度急降，可能会有凝露；
e)超出以上条件的要求，由用户同制造单位协定。

3、ZN28-12C系列户内高压真空断路器主要技术参数:

序号	参数名称	单位	数据
			20kA	25kA	31.5kA
1	额定电压	kV	12
2	额定频率	Hz	50
3	额定电流	A	630、1250	630、1250、1600	1250、1600、2000
4	额定短路开断电流	kA	20	25	31.5
5	额定短路开断电流开断次数	次	30
6	额定短路关合电流(峰值)	kA	50	63	80
7	额定动稳定电流		50	63	80
8	额定热稳定电流		20	25	31.5
9	额定热稳定时间	s	4
10	合闸时间		≤0.2
11	分闸时间		≤0.06
12	1min工频耐压	kV	42
13	雷电冲击耐压(峰值)		75
14	额定单个电容器组开断电流	A	630
15	额定背靠背电容器组开断电流		400
16	机械寿命	次	10000
17	额定操作顺序		0-0.3s-CO-180s-0
18	配用操作机构		CY17Ⅰ、CT19Ⅰ		CY17Ⅱ、CT19Ⅱ
19	操作机构合、分闸线圈额定操作电压	V	CD17：DC110、DC220 CT19：AC110、AC220、AC380、DC48、DC110、DC220
20	触头开距	mm	11±1
21	超行程		4±1
22	触头允许磨损累计厚度		3
23	平均合闸速度	ms	0.6±0.2
24	平均分闸速度	m/s	1.0±0.3		1.0±0.2
25	三个合、分闸同期性	ms	≤2
26	触头合闸弹跳时间		≤2
27	油缓冲器行程	mm	100+0.5

ZN28-12C系列户内高压真空断路器
