产品名称: ZW32A-12G型户外高压真空断路器-隔离开关组合电器
型号规格: ZW32A-12G型户外高压真空断路器-隔离开关组合电器
  放大图片 放大图片
产品类别: 常规产品 -- 高压电器 -- 户外真空断路器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
ZW32A-12G型户外高压真空断路器-隔离开关组合电器产品详细说明:
1、概述
ZW32A-12G型户外高压真空断路器一隔离开关组合电器(以下简称组合电器),是三相交流50Hz、12kV的户外高压配电设备,用于开断、关合电力系统中的负荷电流、过载电流和短路电流,更适用于频繁操作的场所。
组合电器,采用CTB弹簧操动机构,可实现电动储能、电动分合闸,也可手动储能和手动分合闸。
组合电器,具有连锁和明显可见断口,操作安全、连锁可靠。
组合电器的灭弧装置,采用户外环氧浇注工艺,将真空灭弧室与电流互感器浇注成一体(固体绝缘相柱组件),立式分相布置,免维护,无油,无气,无公害。
组合电器,具有合闸涌流控制功能,满足控制及测量要求,配电子控制单元,可实现“四遥”监控。该产品是城乡电网无油化改造的首选产品。
2、正常使用条件
a)海拔:不超过2000m;
b)周围空气温度:上限+40℃,下限-40℃;
c)风压不超过700Pa(相当于风速34m/s);
d)空气污秽程度(等级),不大于Ⅲ级;
e)超出以上条件的要求,由用户同制造单位协定。

3、ZW32A-12G型户外高压真空断路器-隔离开关组合电器主要技术参数
3.1 断路器技术参数:

序号 参数名称 单位 数据
12.5kA 16kA 20kA
1 额定电压 kV 12
2 额定绝缘水平 1min工频耐压 干试 相间、对地42,断口48
湿试 对地外绝缘34
雷电冲击耐压(峰值) 相间、对地75,断口85
3 额定频率 Hz 50
4 额定电流 A 630
5 额定短路开断电流 kA 12.5 16 20
6 额定短路关合电流(峰值) 31.5 40 50
7 额定峰值耐受电流 31.5 40 50
8 4s额定短时耐受电流 21.5 16 20
9 额定操作顺序   分-0.3s-合分-180s-合分
10 合闸时间/分闸时间 ms 25~50/15~50
11 额定短路开断电流开断次数 30
12 机械寿命 10000
13 控制回路及辅助回路1min工频耐压 V 2000
14 额定操作电压辅助回路额定电压 DC220;AC220
15 过电流脱扣器 额定电流 A 5
脱扣电流准确度 % ±10
16 触头开距/触头接触行程 mm 9±1/2±0.5
17 相间中心距离 340±1.5
18 平均合闸速度/平均分闸速度 m/s 0.6±0.2/1.2±0.3
19 触头合闸弹跳时间/三相分合闸同期性 ms ≤2/≤2
20 每相回路电阻 μΩ ≤80

3.2 隔离开关技术参数:

序号 参数名称 单位 数据
16kA 20kA
1 额定电压 kV 12
2 1min工频耐压 干试 相间、对地42,断口48
湿试 对地外绝缘34
3 额定电流 A 630
4 额定频率 Hz 50
5 额定峰值耐受电流 kA 40 50
6 4s额定短时耐受电流 16 20
7 雷电冲击耐压(峰值) kV 75
8 回路电阻(断路器接线端子至隔离开关进线板间) μΩ ≤120
9 三相刀闸合闸时,中心偏移量 mm ≤2
10 三相刀闸合闸同期性偏差 ≤2
11 断口开距 ≥200
12 导电部位对地绝缘距离 ≥160

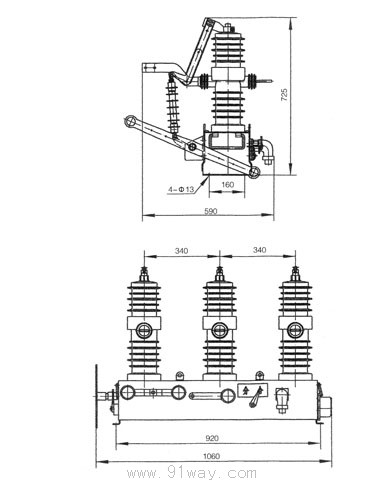

ZW32A-12G型户外高压真空断路器-隔离开关组合电器安装尺寸图
ZW32A-12G型户外高压真空断路器-隔离开关组合电器

ZW32A-12G型户外高压真空断路器-隔离开关组合电器
