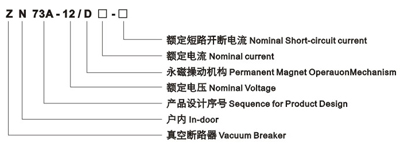

产品名称: | ZN73A-12/D型户内高压永磁真空断路器 | |||||
型号规格: | |
|||||
产品类别: | 常规产品 -- 高压电器 -- 户内真空断路器 | |||||
参考价格: | 厂价直销 | |||||
产品品牌: | 国产 | |||||
产品产地: | 上海 | |||||
可供数量: | 批量 | |||||
供货周期: | 现货(或电询) | |||||
|
||||||
产品简介: |
|
项目 |
单位 |
参数 |
额定电压 |
KV |
12 |
额定短时工频耐受电压(1min) |
KV |
42 |
额定雷电冲击高压(峰值) |
KV |
75 |
额定频率 |
HZ |
50 |
额定电流 |
A |
630-1250 1250-3150 1250-4000 |
额定短路开断电流 |
kA |
20 25 31.5 40 |
额定热稳定电流(有效值) |
kA |
20 25 31.5 40 |
额定峰值耐受电流 |
kA |
50 63 80 100 |
额定短路关合电流 |
kA |
50 63 80 100 |
额定短路持续时间 |
S |
4 |
二次回路工频耐受电压(1min) |
V |
2000 |
额定操作顺序 |
off分-0.3s-合分 on/off-180s-合/分on/off | |
额定单个/背对背电容器组开断电流 |
A |
6308400 |
分闸时间(额定电压) |
ms |
≤50 |
合闸时间(额定电压) |
ms |
≤75 |
机械寿命 |
次 |
≥100000 |
额定短路电流开断次数 |
mm |
30 |
动、静触头允许磨损累计厚度 |
mm |
3 |
触头开距 |
mm |
11±1* |
超行程 |
mm |
3.5±0.5 |
触头合闸弹跳时间 |
ms |
≤2(40KA≤3) |
三相分、合闸不同期性 |
ms |
≤2 |
平均分闸速度 |
m/s |
0.8-1.2 |
平均合闸速度 |
m/s |
0.5-0.8 |
相间中心距 |
mm |
210 275 |
主导电回路电阻 |
uΩ |
≤45(Less than 1250A)≤40(1600-2000A)≤30(more than 2500A) |
触头合闸接触压力 |
N |
2000±200(20kA) 2400±200(25KA) 3100±200(31.5KA) 4300±200(40KA) |
对操作电源有特殊要求(如DC110V、AC/DC操作)永磁机构相关技术参数调整。
配西屋灭弧室触头距为9±1mm
配西门子灭弧室触头开距为8±1mm

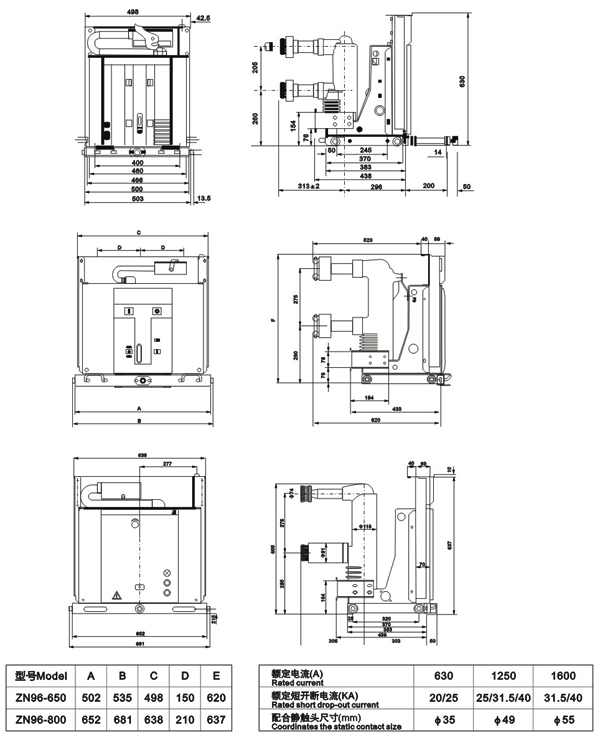

ZN73A-12/D型户内高压永磁真空断路器外形及安装尺寸
