产品名称: VGP-24KV户内高压真空断路器
型号规格: VGP-24KV户内高压真空断路器
  放大图片 放大图片
产品类别: 常规产品 -- 高压电器 -- 户内真空断路器
分栏标签
参考价格: 厂价直销
产品品牌: 宇光
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
VGP-24KV户内高压真空断路器产品详细说明:
主要用途
VGP-24型户内高压真空断路器为额定电压24KV、三相交流50HZ的户内高压开关设备,适用于发电厂、变电所及工矿企业等输配电系统的控制或保护开关,尤其适用于开断重要负荷及频繁操作的场所。
断路器 的制造符合我国国家标准GB1984-2003《交流高压断路器》、JB3855-1966《3.6-40.5KV户内真空断路器订货技术条件》以及相关的IEC标准, 并且有可靠联锁功能。
断路器的操作机构为弹簧储能式,可以用交、直流储能操作,也可用手动操作。
断路器同时能配长寿命的永磁操动机构,机械寿命能达10万次,可用于极其频繁操作的场合。
断路器设计成前后分装的结构形式,既可用作固定安装的单元,可与底盘车用车配装成中置式单元使用。

正常工作环境
1.海拔高度:≤2000m,>2000m需特殊定做
2.环境湿度:最高+40℃,最低-25℃
3.相对温度:日平均值不大于95%,月平均不大于90%。
4.地震烈度:低于8级
5.无火灾、爆炸、无腐蚀性气体及剧烈振动的场所。

VGP-24KV户内高压真空断路器主要技术参数

项目
单位
参数
额定电压
KV
24
额定频率
HZ
50
额定电流
A
630 1250 1600
额定短路开断电流
KA
20 25 31.5
额定短路关合电流(峰值)
KA
50 63 80
额定短路持续时间
S
4
额定短路开断电流开断次数
20
额定操作顺序
0-0.3s-CO-180s-CO
额定雷电冲击耐受电压(峰值)
KV
125
1min工频耐受电压
KV
65
合闸时间
ms
≤100
分闸时间
ms
≤50
机械寿命
20000
额定储能和操作电压
V
≌220/110
开断时间
ms
≤65
储能时间
s
≤10

VGP-24KV户内高压真空断路器机械特性调整参数

项目
单位
参数
触头开距
mm
15±1
触头超行程
mm
3.5±0.5
分闸速度
m/s
0.9-1.2
合闸速度
m/s
0.5-0.8
触头合闸弹跳时间
ms
≤2
额定触头压力
N
20KA(2000≤200) 25KA(2400±200) 31.4KA(3100±200)
三相分、合闸不同期性
ms
≤2

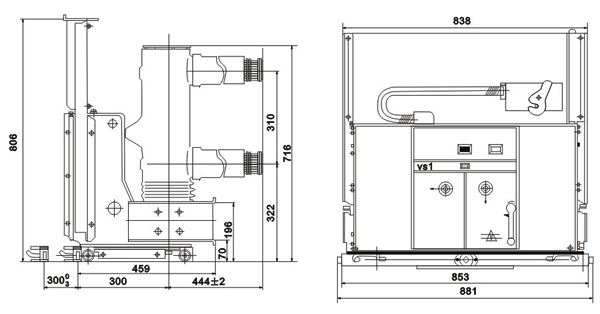

外形及安装尺寸

VGP-24KV户内高压真空断路器安装尺寸图

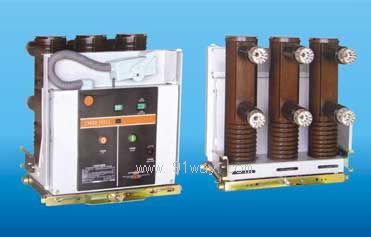

VGP-24KV户内高压真空断路器

VGP-24KV户内高压真空断路器
