ZW37H-40.5户外交流高压真空断路器产品详细说明：

ZW37h-40.5户外交流高压真空断路器为额定电压40.5KV，三相交流50HZ的户外高压开关设备。主要用于开断、关合电力系统的负载电流、过载电流及短路电流
适用于变电站、工矿企业及域农网保护和控制和域，农网自动化配电网络。
在北京电力科学研究院通过全面型式测试，符合下述标准：
GB/T1984《高压交流断路器》
GB/T11022《高压开关设备和控制设备准的共同技术要求》
D1402《交流电压断路器订货技术条件》

特点
小型化真空灭弧室：最大的可靠性、工作寿命长、封装在环氧树脂内；
环氧树脂封装：符合环保要求，已被广泛验证的户外性能、耐臭氧和紫外线、坚固、轻、不易脆裂、易于运输；
设计结构合理：
环氧树脂套管支柱瓷瓶，上部为环氧APG浇注真空没弧室，下部为支柱瓷瓶，内有绝缘拉杆，三相支柱瓷瓶共同装在一个机构箱上，灭弧室动端通过绝缘拉杆与机构的输出轴连接；
安全可靠，便于调试维护；
真空灭弧动端绝缘拉杆与机构输出轴连接直向运动，安全可靠，便于调试维护具有自动化配电接口：可灵活动配备远动辅助接点，满足配电自动化的要求；
高参数、高性能：额定电流达2000A，额定短路开断电流为31.5KA。

ZW37H-40.5户外交流高压真空断路器主要技术参数

项目		单位	参数
额定电压		kv	40.5
额定电流		a	630,1250,1600,2000
额定短路开断电流		ka	20	25	31.5
额定短路关合电流（峰值）		ka	50	63	80
额定短时耐受电流		ka	20	25	31.5
额定峰值耐受电流		ka	50	63	80
额定短路持续电流时间		2	4
额定绝缘水平	1min工频耐压	kv	95
	雷电冲击耐压（峰值）		185
额定操作顺序			o-0.3s-co-180s-co
额定短路电流开断次数		次	20
机械寿命		次	10000
额定操作电压		v	220(dc,ac)

注：当产品使用地点海拔超过1000M时，绝缘水平按相应的修正系数进行。

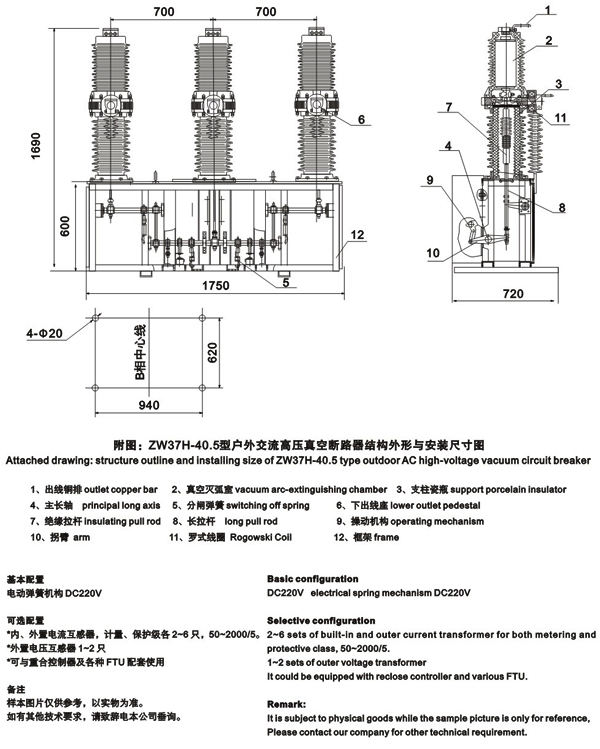

外形及安装尺寸
