JGX-1工具显微镜产品详细说明：

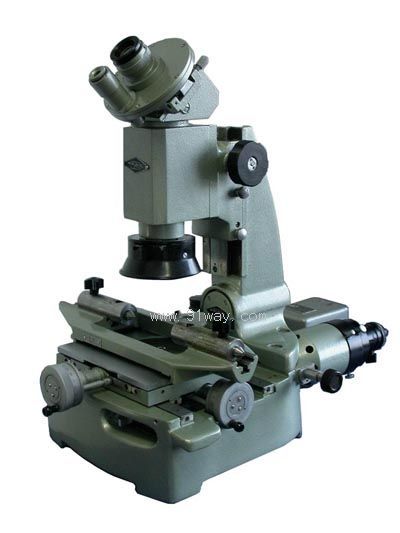

JGX-1工具显微镜

简介：
小型工具显微镜JGX-1是以影像法为测量原理的具有繁用性的精密光学计量仪器之一。测量范围广、精确可靠、操作方便。因而特别适用于精密机械制造与工具制造工业。

主要使用范围如下：
1、测定形状样板，样板刀等按照直角座标进行测定：如果在仪器上配用附加的投影设备，即可当作轮廓投影仪使用，可以用于先画好的轮廓与投影轮廓进行比较。
2、测定螺纹，螺纹的中径、外径、内径的测定，测定螺距，螺形角，螺形角对螺纹轴的轮廓位置和螺纹形状（齿面的圆整性平坦性，平直性等。）
3、测定角度，测定螺纹梳形车刀，螺纹铣刀的螺形角，各种样板铣刀的轮廓角和各种形状样板的角度等。
JGX-1小型工具显微镜也可作为观察显微镜使用，例如作表面光洁度检定及其他灯类似工作。
JGX-1小型工具显微镜可配用特殊设备与附件，并可变换不同的放大倍数对于形状复杂或微小工件的测定极为方便。

JGX-1工具显微镜技术参数：

类   型	JGX-1
分 度 值	测微鼓轮的分度值：0.01mm
	测角目镜中的角度分度值：1’
	轮廓目镜中的角度分度值：10’
	立杆倾斜度尺的分度值：1°
测 量 范 围	纵向行程	应用测微螺杆：0-25mm
		应用测微螺杆及量块：0-75mm
	横向行程	应用测微螺杆：0-25mm
		测角目镜角度分度范围：0-360°
		轮廓目镜角度分度范围：±7°
		显微镜立柱侧向倾斜范围：≈±12°
显微镜悬臂伸出长度	≈83mm
工作台和物镜之间距离	最大130mm
顶针架所允许的工件长度	不大于ф25的工件：最长220mm
	不大于ф55的工件：最长100mm
外 形 尺 寸	宽*长：350mm*600mm
	无投影设备时之高：530mm
	有投影设备时之高：730mm
重   量	仪器重量：20KG
	投影设备重量：5.5KG
