FDGE8型放电线圈产品详细说明：

概述
FDGE8型放电线圈适用于额定频率为50Hz或60Hz、额定电压为10kV及以下的电力系统中，与高压并联电容器组并联连接，当电容器组与系统断开后,能在5s内将电容器组上的剩余电压降至安全电压。在正常运行时，二次绕组可以做电压指示，用户如有特殊要求时，亦可带剩余电压绕组，起到继电保护作用。
产品符合DL/T 653-1998《电压并联电容器用放电线圈订货技术条件》之规定。

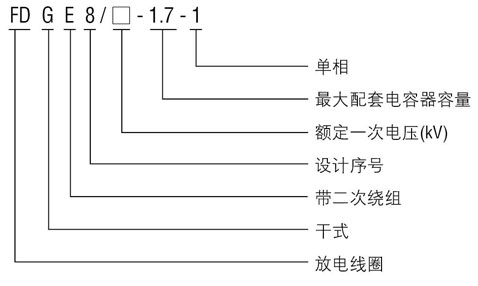

型号及其含义


正常使用条件
安装场所: 户内。
环境温度: 最高气温40℃；最低气温-5℃；日平均气温不超过 30℃。
大气条件: 大气中无严重污秽。

FDGE8型放电线圈技术参数

产品型号	额定电压比 (kV)	准确级或准确级组合	额定输出 (VA)	放电容量 (Mvar)	额定绝缘水平 (kV)
FDGE8/6.6/√3-1.7-1	6.6/√3/0.1	0.2(0.5)	20(50)	1.7	7.2/32/60
	6.6/√3/0.1/0.1/3	0.2(0.5)/6P	20(50)/100
FDGE8/7.2/√3-1.7-1	7.2/√3/0.1	0.2(0.5)	20(50)
	7.2/√3/0.1/0.1/3	0.2(0.5)/6P	20(50)/100
FDGE8/11/√3-1.7-1	11/√3/0.1	0.2(0.5)	20(50)		12/42/75
	11/√3/0.1/0.1/3	0.2(0.5)/6P	20(50)/100
FDGE8/12/√3-1.7-1	12/√3/0.1	0.2(0.5)	20(50)
	12/√3/0.1/0.1/3	0.2(0.5)/6P	20(50)/100

额定绝缘水平: 0.5/3kV

结构与特点
本系列放电线圈为半封闭环氧浇注式，铁心用优质的硅钢片叠装而成，浇注体中有圆筒式同心组合的一次、二次线圈。产品底部夹件上有接地螺栓及供安装用的四个安装孔。

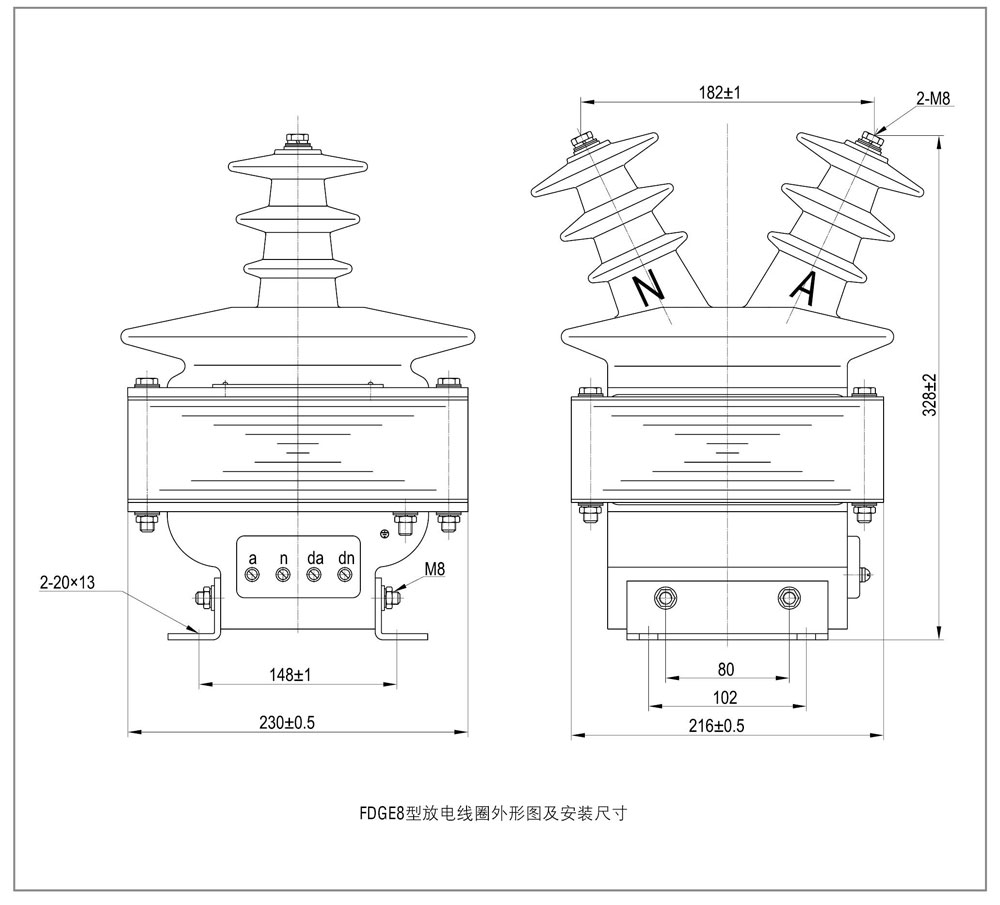

FDGE8型放电线圈外形图及安装尺寸



订货须知
订货时请提供以下参数：
产品型号。
额定电压比 kV。
准确级组合及额定输出 VA。
放电容量 Mvar 。
环境海拔高度 m。
注:用户如有特殊要求可与我公司协商确定。
