产品名称: ZW26-12系列户外高压真空断路器
型号规格: ZW26-12系列户外高压真空断路器
  放大图片 放大图片
产品类别: 常规产品 -- 高压电器 -- 户外真空断路器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
ZW26-12系列户外高压真空断路器产品详细说明:
·产品概述:

ZW26-12系列户外高压真空断路器综合国内柱上真空断路器的优点,回避三相公箱式在外部环境恶劣可能发生事故的缺点。吸收了ABB,COOPER公司断路器成熟经验.性能上领先国内同类产品。它较好地满足了用电部门的需要,是我国在该域产品处于领先地位的新一代户外高压真空断路器。

该断路器适用12KV及以下交流50Hz的三相电力系统,作为分、合负荷电流,过载电流及开断短路电流之用。还可与配网自动化装置组合成重合器、分段器以及实现“四遥”控制功能,组合成智能型控制设备。
·型号及其含义:

·使用环境:
1.海 拔 高 度:不大于2000米(3000m为高原型)。
2.周围空气温度;上限+40℃,下限-40℃。
3.相 对 温 度:日平均不大于95%,月平均不大于90%。
4.风             速:不超过700Pa(相当于风速34m/s)。
5.覆冰厚度:10mm。
6.地震烈度:不超过8度。
7.污秽等级:Ⅳ级。
8.箱体内外在高湿度期内急降时可能凝露。

·ZW26-12系列户外高压真空断路器主要技术参数:

项     目
单位
ZW26-12/630-20
ZW26-12/1250-20
稳定电压
KV
12
12
额定电流
A
630
1250
额定频率
HZ
50
50
额定短路开断电流
KA
16、20
20
额定短路开断电流开断次数

30
30
额定短路关合电流(峰值)
KA
40、50
50
额定峰值耐受电流
KA
40、50
50
额定短时耐受电流
KA
16、20
20
额定短路持续时间
S
4
4
工频耐压1min
KV
42
42
雷电冲击耐压(峰值)
KV
75
75
全开断时间
S
<0.125
<0.126
机械寿命

10000
10000
额定操作顺序

分-0.3s-合分-180s-合分
分-0.3s-合分-181s-合分
二次电路1min耐压
KV
2
2
顶操作电压及辅助电路
V
交流/直流220V、110V、48V、24V
交流/直流220V、110V、48V、25V
过电流脱扣电流
A
5
5
每相回六直流电阻
μΩ
≤200
≤200

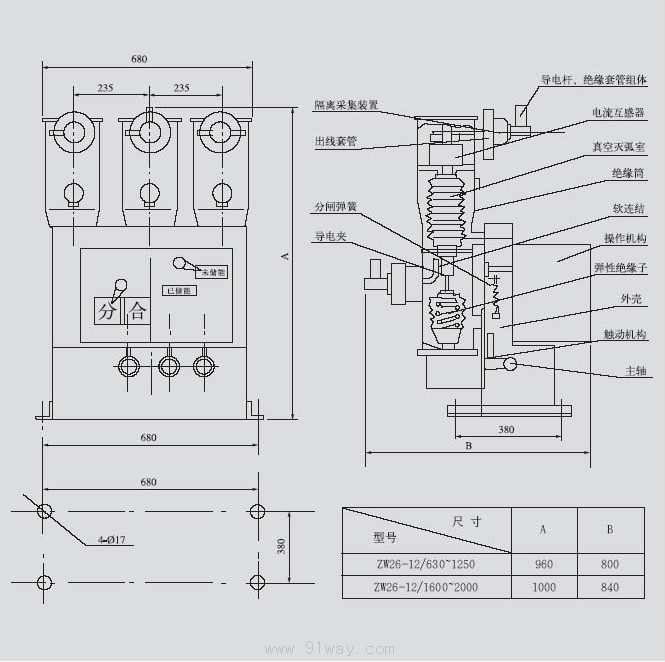

·ZW26-12系列户外高压真空断路器外形安装尺寸:

ZW26-12系列户外高压真空断路器外形安装尺寸

ZW26-12系列户外高压真空断路器
