ZW8Q-12系列户外双电源自动转换真空断路器组产品详细说明：

ZW8Q—12系列户外双电源自动转换真空断路器组主要由两台ZW8户外真空断路器及双电源自动转换控制器组成，适用于交流50Hz、额定电压12kV及以下的双电源供电系统，以主电供电为主，当主电失电时自动转换为备电供电，主电来电时又自动转换为主电供电。该套设备主要用于允许断电的重要场合中。

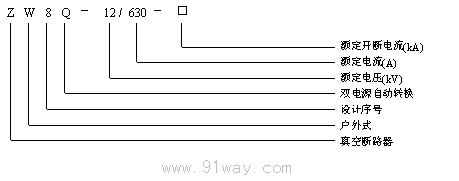

ZW8Q-12系列户外双电源自动转换真空断路器组型号及其含义：

使用环境：
1.海拔高度：不超过1000米(超过为高源型)。
2.周围空气温度:－45℃～＋40℃。
3.相对温度：日平均不大于95%，月平均不大于90%。
4.风速：不超过35m/s。
5.无易燃、爆炸危险、化学腐蚀及剧烈振动场所。

ZW8Q-12系列户外双电源自动转换真空断路器组主要技术参数：

项     目			单位	数量
额定电压			KV	12
额定绝缘水平	lmin工频 耐压	干试	KV	42
		湿试（对地）		34
	雷电冲击耐压（峰值）			75
额定电流			A	630
额定频率			Hz	50
额定短路开断电流			KA	16、20
额定短路关合电流（峰值）				40、50
额定峰值耐受电流				40、50
额定短路耐受电流4s				16、20
操作顺序				分-0.3s-合分-180s-合分
额定短路电流开断次数			次	30
机械寿命			次	10000
二次回路lmin工频耐压			kV	3
过电流脱扣器额定电流			A	5

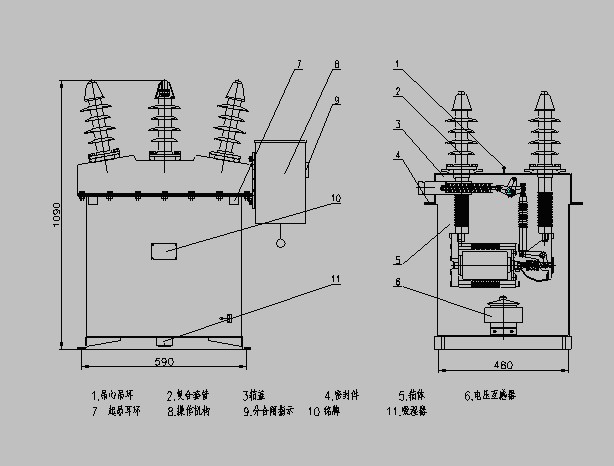

ZW8Q—12系列户外单台断路器的外形尺寸和安装尺寸：

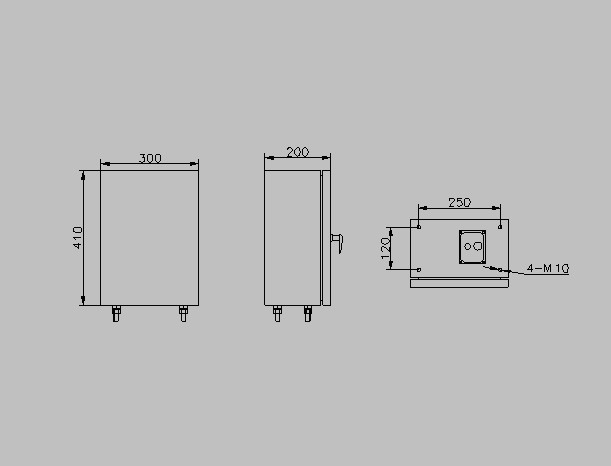

ZW8Q—12系列户外双电源切换控制器外形尺寸和安装尺寸：

订购须知：
1.产品型号、名称、数量、额定开断电流，是否附带隔离开关。电流互感器变化，数量，辅助电源方式，操作机构手动、电动、电动操作电压等级。
2.双电源自动切换断路器的技术要求及功能配置。
3.发货地点，运输方式。
4.用户如有特殊要求，请与我们协商解决。
