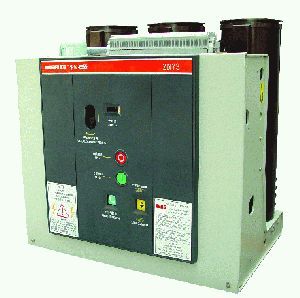

产品名称: ZN73系列户内交流高压真空断路器
型号规格: ZN73系列户内交流高压真空断路器
  放大图片 放大图片
产品类别: 常规产品 -- 高压电器 -- 户内真空断路器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图) 资料下载 产品电子样本(rar格式)
ZN73系列户内交流高压真空断路器产品详细说明:

ZN73-12型户内高压真空断路器(以下简称断路器)是三相交流50Hz,额定电压为12kV的户内装置,适用于投切各种不同性质的负荷及频繁操作的场合,可供工矿、企业、发电厂设备及变电站电气设施的保护和控制之用。
断路器符合1984、JB3855标准。

正常工作条件
1、周围空气温度:上限不超过+40℃; 下限不低于-10℃。
2、海拔:海拔高度不超过1000m。
3、湿度:相对湿度:日平均值不大于95%,月平均值不大于90%;饱和蒸汽压: 日平均值不大于2.2×10-3Mpa,月平均值不大于1.8×10-3Mpa。在高湿度期内温度急降时,可能凝露。
4、地震烈度:地震烈度不超过8度。
5、周围空气应不受腐蚀性或可燃性气体、水蒸汽等明显污染。
6、使用场所无经常性剧烈振动。
注:用户若需超上述正常使用条件的断路器,可与我公司协商订制。

ZN73系列户内交流高压真空断路器型号含义及分类
ZN73系列户内交流高压真空断路器型号说明

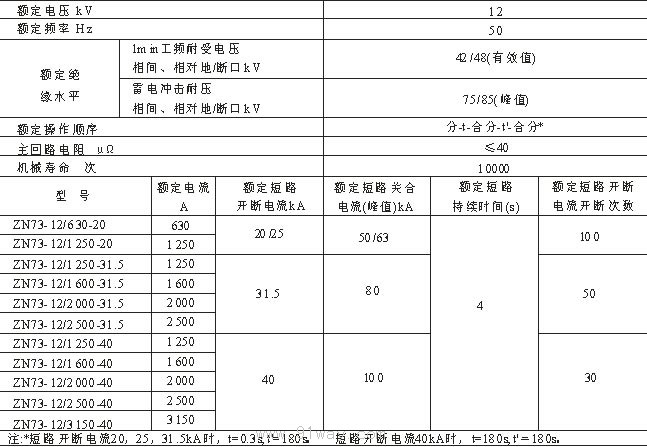

ZN73系列户内交流高压真空断路器主要技术参数

ZN73系列户内交流高压真空断路器技术参数表

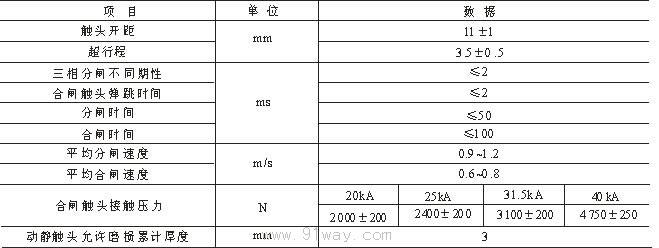

断路器机械特性参数见表2。

ZN73系列户内交流高压真空断路器机械参数表

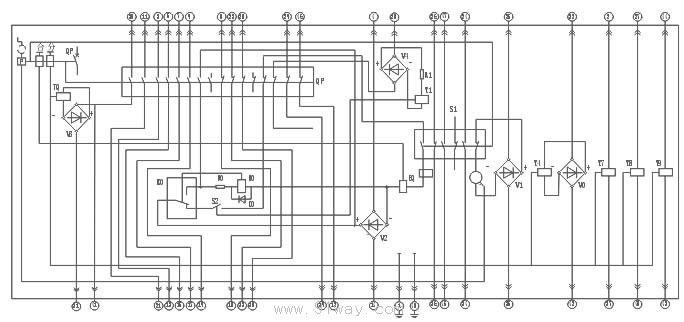

ZN73系列户内交流高压真空断路器接线图

KO-机构内部防跳继电器Y1-闭锁电磁铁(可选件)DO-二极管
HQ-合闸脱扣器R0,R1-限流电阻TQ-分闸脱扣器
Y4-低电压脱扣器(可选件)M-弹簧操作机构的储能电机
Y7~Y9-间接式过电流脱扣器(可选件)S2-闭锁电磁铁的辅助开关(可选件)V0~V4-整流元件S1-储能用微动开关
P-手动操作机构QF-断路器主触头的辅助开关

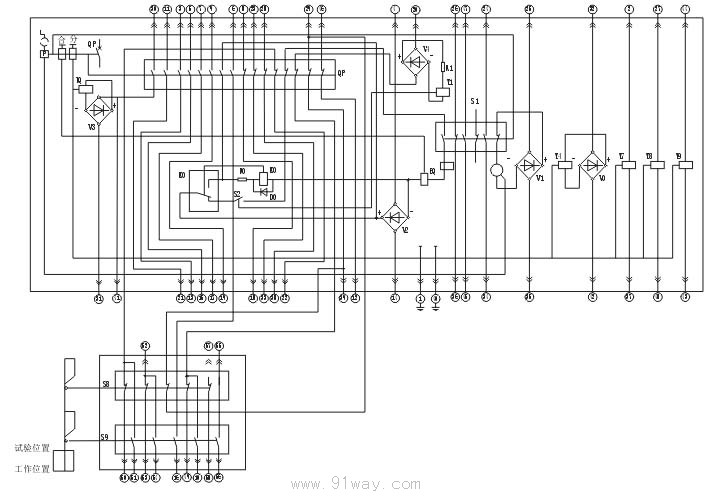

ZN73系列户内交流高压真空断路器接线图2

KO-机构内部防跳继电器HQ-合闸脱扣器
DO-二极管 TQ-分闸脱扣器
R0,R1-限流电阻M-弹簧操作机构的储能电机
Y4-低电压脱扣器(可选件)S9-用于工作位置的辅助开关
Y7~Y9-间接式过电流脱扣器(可选件)S8-用于试验位置的辅助开关
V0~V4-整流元件S2-闭锁电磁铁的辅助开关(可选件)
P-手动操作机构S1-储能用微动开关
Y1-闭锁电磁铁(可选件)QF-断路器主触头的辅助开关

图2手车式断路器内部接线图
外形及安装尺寸

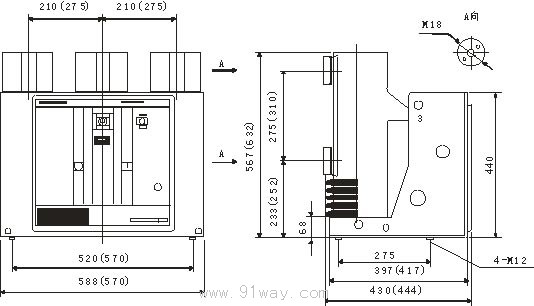

ZN73系列户内交流高压真空断路器安装尺寸图

注:括号内数字为额定电流大于1600A的断路器尺寸。
图1固定式断路器外形及安装及寸图

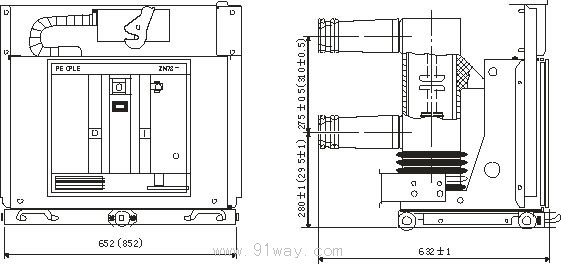

ZN73系列户内交流高压真空断路器外形尺寸图

注:1、手车在柜中行程为200mm;
2、括号内数字为额定电流大于等于是1600A的断路器外形尺寸。
