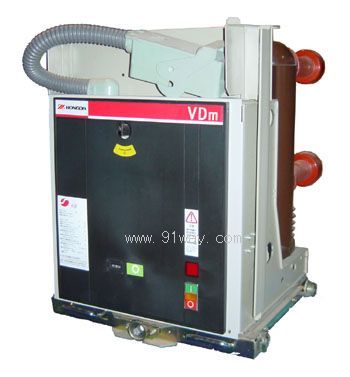

VDM型户内高压真空断路器(VS1侧装式)产品详细说明：

VDm型户内高压真空断路器应用领域
配用永磁操动机构的VDm型户内高压真空断路器可广泛应用于发电厂、变电站以及各监控和使用环节。例如：化工厂、炼钢厂、自动化工厂、飞机场、大型建筑物的供电部分。
VDm型真空断路器是现代化的真空断路器
VDm真空断路器是国内第一个实现免维护概念的断路器。其高寿命的真空灭弧室以环氧浇注固封技术的应用保证了灭弧系统的免维护;配用的高可靠性永磁操动机构保证了操动机构的免维护;电子控制部分丢弃传统的辅助开关而代之以光电接近开关，并采用全电子化电源和智能控制单元保证了电子控制部分的免维护。

VDm型真空断路器的组成部件及特点
MS1永磁操动机构
真空断路器的核心部分，完成触头的合分过程及合分位置保持。
电子控制单元
控制真空断路器的合分，能量储存及释放，并能实现各种灵活的闭锁功能。
电容器组
高可靠的储存电能系统。
位置检测器
用以检测开关的合分位置。
主轴
唯一的纯机械单元，用以连接永磁操动机构和真空灭弧室。

VDm型户内高压真空断路器应用双稳态永磁技术的免维护解决方案
VDm真空断路器采用MS1型永磁操动机构。该机构利用一种双稳态的磁路系统，使用两个激磁线圈驱动动铁芯运动到相应的极限位置，并利用高性能永磁体所提供的磁场能量，使之保持在极限位置。激发其中一个激磁线圈使之产生大于剩余保持力的驱动力，即可使永磁机构的动铁芯动作。
当控制系统出现故障时，可用手动分闸操作装置紧急分断断路器。
MS1型永磁操动机构省去了传统机构复杂易损的储能、锁扣等机械装置，简化了结构，其零件数量较传统机构减少了70%以上，从而大大提高了机构的可靠性和寿命。同时由于采用了电容作为操作电源，也避免了传统机构对大容量专用电源的依赖以及辅助电源波动对机构动作特性的影响。
性能卓越的MS1型永磁操动机构可长期频繁操作，并真正做到永久性免维护。
