产品名称：

CV1-12(VS1)户内高压真空断路器

型号规格：

CV1-12(VS1)户内高压真空断路器

产品类别：

常规产品 -- 高压电器 -- 户内真空断路器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

江苏

可供数量：

批量

供货周期：

现货(或电询)

13916500500

更多分享

产品简介：

（点击小图查看大图）

CV1-12(VS1)户内高压真空断路器产品详细说明：

CV1-12(VS1)户内高压真空断路器（以下简称断路器）是采用先进的CAD/CAM/CAE设计和制造技术，研制、开发的新一代真空断路器。该断路器用于交流50Hz、额定电压12kV及以下的电网中起控制和保护作用，广泛用于工矿企业、变电站等场所。

项目		单位	数据
额定电压Ur		kV	12
额定绝缘水平	1min工频耐压Ud(有效值)	kV	断口、相间、对地	42
	雷电冲击耐受电压Up（峰值）	kV	断口、相间、对地	75
额定频率fr		Hz	50
额定电流Ir		A	630, 1250, 1600, 2000, 2500, 3150, 4000
额定短路开断电流Isc（有效值）		kA	25, 31.5, 40, 50
额定峰值耐受电流Ip		kA	63, 80, 100, 125
额定短路关合电流		kA	63, 80, 100, 125
额定短时耐受电流Ik（有效值）		kA	25, 31.5, 40, 50
额定短路持续时间tk		s	4
额定背对背电容器组开断电流Ibb (有效值)		A	400
额定背对背电容器组关合涌流Ibi(峰值)		kA	20（频率4250Hz）
额定电缆充电开断电流Ic(有效值)		A	25
额定操作顺序		自动重合闸：O—0.3s－CO－180s－CO
		非自动重合闸：O—180s－CO－180s－CO
合闸和分闸装置额定电源电压Uop		V	AC：110, 220；DC：110, 220
辅助回路额定电源电压Ua		V	AC：110, 220；DC：110, 220
机械寿命*	相间距210mm断路器	次	20000
	相间距150mm及275mm断路器		10000
分级：机械寿命/电寿命/容性电流开断		M2/E2/C2

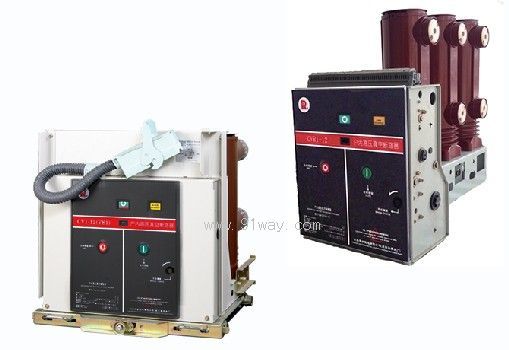

CV1-12(VS1)户内高压真空断路器

CV1-12(VS1)户内高压真空断路器

CV1-12(VS1)户内高压真空断路器（示意图）
