ZW32M-12型永磁机构智能真空断路器,(用户分界、分支开关)

概述
配电网所面临的新问题：
1、主干线改良后支线故障率大幅上升；
2、因支线上单一用户的故障和保护配合不当而波及整条馈线停电并引起责任纠纷；
3、变电站接地选线装置不能满足快速查找接地故障的要求；
4、线路多级保护所增加的延时恶化电网的运行环境。
ZW32M-12型户外真空断路器，是解决上述问题的理想设备。

功能特点
一体式零序接地保护：同时具有零序电压和零序电流保护，当用户支线发生单相接地或相间短路故障时，分界开关自动跳闸，不影响变电站对馈线上其它分支线路的供电；
参数设置：过流、速断保护值连续可调，各项参数可根据线路状况进行整定；
真空永磁开关：同弹簧机构相比具有结构简单、动作可靠、使用寿命长的特点；
不锈钢箱体：采用不锈钢外壳，外形美观使用寿命长；
智能控制装置：集保护与控制于一体，既可通过GSM/GPRS远程通讯抄读数据、设置参数、查看运行状况，也可通过蓝牙掌上机就地设置、查看参数和遥控操作；
具有抗干扰能力强，运行安全可靠的特点；
带航空插头的电缆连接：各部件之间通过航空插头对接，简单方便，便于维护；
GSM/GPRS无线通讯：配置GSM/GPRS无线通讯模块可将监测数据传送到电力管理中心，实现对用户负荷的实时数据监控；方便快速定位故障点。

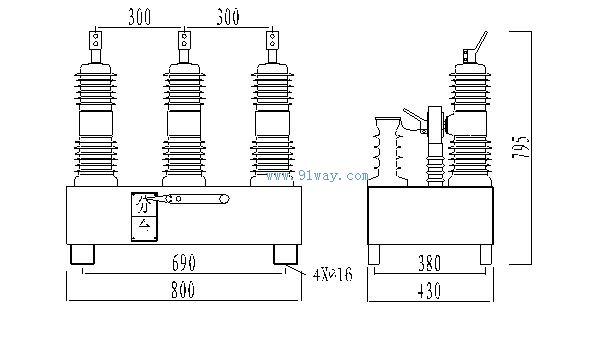

ZW32M-12断路器外形尺寸图

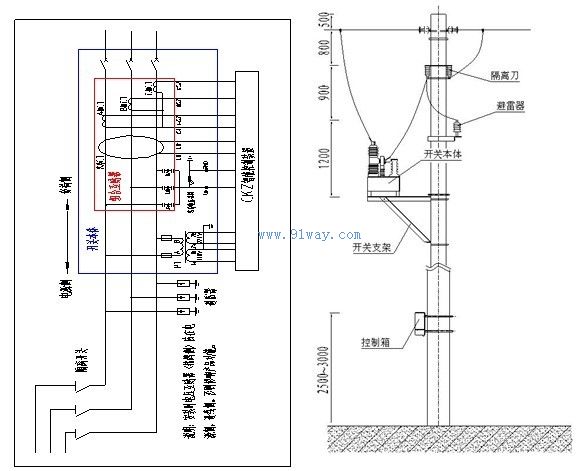

ZW32M-12断路器一次原理图和安装示意图

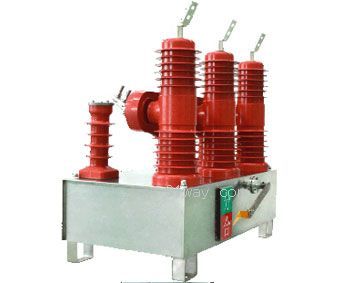

ZW32M-12型永磁机构智能真空断路器
