1.概述

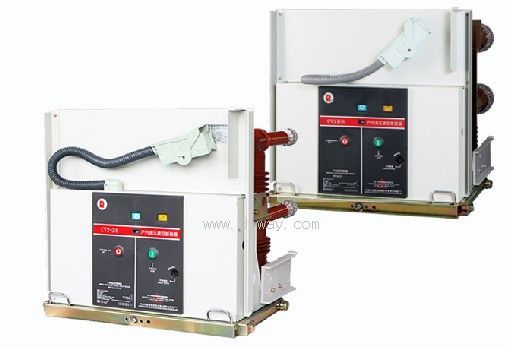

CV2-12户内高压真空断路器经过了严格的可靠性试验考核,通过了全项目型式试验,适用于交流50Hz、额定电压12kV、额定电流630A~1250A,作为电力线路、工矿企业动力设备的保护和控制用。
有固定式和手车式,手车式可适用于KYN28A等铠装中置柜,严格的配柜试验确保互换性;
额定工频耐受电压42kV/1min,额定雷电冲击耐受电压75kV;
额定短路开断电流25kA~31.5kA,额定短时耐受电流25kA~31.5kA/4s;
采用一流厂商的APG工艺固封极柱,免维护,环境适应面宽,安全可靠,适用于频繁操作或多次开断短路电流;
采用数十万台安全运行经验的CW系列低压断路器弹簧操作机构,附件齐全,可满足不同需要,严格的测试手段,完整的特性曲线记录,确保产品高质量;
按GB 1984标准,具有延长电寿命E2级、延长机械寿命M2级和容性电流开合C2级;
断路器符合以下标准:
IEC62271-100 GB 1984《高压交流断路器》
IEC60694 GB/T 11022《高压开关设备和控制设备标准的共用技术要求》
JB 3855《高压交流真空断路器》
DL/T 403《12kV~40.5kV高压真空断路器订货技术条件》
DL/T615《交流高压断路器参数选用导则》
2. 正常使用条件
环境温度:
最高温度:+40℃;
在24h内测得的平均值不超过+35℃;
最低温度:-5℃。
环境湿度:
日平均相对湿度不大于95%;
月平均相对湿度不大于90%;
日平均蒸气压不大于2.2×10-3MPa;
月平均蒸气压不大于1.8×10-3MPa。
海拔:不超过1000m;
地震烈度:不超过8度;
周围空气没有明显地受到尘埃、烟、腐蚀性气体和\或可燃性气体、蒸气和盐雾的污染;
在二次系统中感应的电磁干扰的幅值不超过1.6kV。
特殊使用条件
若用户使用的工作条件与正常使用条件有差异,如安装在海拔超过1000m、周围空气温度超过正常使用条件规定的限值或高温易产生凝露等地方,请与本公司进行协商。
3.技术参数
CV2-12户内高压真空断路器技术参数表
项目 |
单位 |
数据 |
额定电压Ur |
kV |
12 |
额定绝缘水平 |
1min工频耐压Ud(有效值) |
kV |
断口、相间、对地 |
42 |
雷电冲击耐受电压Up(峰值) |
kV |
断口、相间、对地 |
75 |
额定频率fr |
Hz |
50 |
额定电流Ir |
A |
630, 1250, 1600, 2000, 2500, 3150, 4000 |
额定短路开断电流Isc(有效值) |
kA |
25, 31.5, 40, 50 |
额定峰值耐受电流Ip |
kA |
63, 80, 100, 125 |
额定短路关合电流 |
kA |
63, 80, 100, 125 |
额定短时耐受电流Ik(有效值) |
kA |
25, 31.5, 40, 50 |
额定短路持续时间tk |
s |
4 |
额定背对背电容器组开断电流Ibb (有效值) |
A |
400 |
额定背对背电容器组关合涌流Ibi(峰值) |
kA |
20(频率4250Hz) |
额定电缆充电开断电流Ic(有效值) |
A |
25 |
额定操作顺序 |
自动重合闸:O—0.3s-CO-180s-CO |
非自动重合闸:O—180s-CO-180s-CO |
合闸和分闸装置额定电源电压Uop |
V |
AC:110, 220;DC:110, 220 |
辅助回路额定电源电压Ua |
V |
AC:110, 220;DC:110, 220 |
机械寿命* |
相间距210mm断路器 |
次 |
20000 |
相间距150mm及275mm断路器 |
10000 |
分级:机械寿命/电寿命/容性电流开断 |
M2/E2/C2 |
