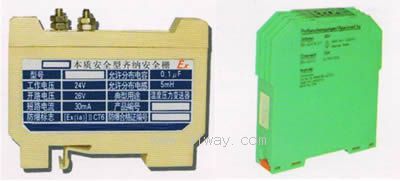

LB900,S2000系列齐纳安全栅产品详细说明：

一、概述
LB900、S2000系列齐纳安全栅，该产品按照GB3836·4—2000[爆炸性气体环境用防爆电气设备本质安全型“i”]中有关规定制造生产。经国家级仪器仪表防爆质量监督检验中心防爆检测合格，并取得防爆合格证书。
LB900系列齐纳安全栅，可与各种现场一次仪表如变送器(数字通迅的智能变送器、4-20mA模拟信号的普通变送器、国产DDZ-Ⅲ型变送器)、电气转换器、电气阀门定位器、各类热电偶、热电阻、开关(触点及模拟开关)、流量仪表(涡轮、腰轮、刮板、旋涡等流量变送器)、电磁阀及各种特殊仪表组成本质安全防爆系统，用于现代化工业的自动化过程控制，广泛地应用在石油、化工、医药、船舶等领域。以限制危险能量进入具有爆炸性危险气体环境的可靠设备。
S2000系列齐纳安全栅的用途和LB900系列相同安全栅的范围扩宽了。

二、安全栅与一次仪表配套要求
1、所选配的安全栅与一次仪表都应取得经过国家防爆检验部门颁发的防爆合格证书，并经过防爆检验单位确认后可组成本安防爆系统。
2、电缆和一次仪表都是贮能设备，必须按安全栅的防爆参数加以计算，审核无误方可配用。（此条件未考虑电源能量)
本安防爆系统基本组合条件为：
Uo≤Ui
l0≤li
Co≥Ci+Cp
LO≥Li+Lp
其中：Uo最高输出电压
Io最大输出电流
Co最大负载电容
Lo最大负载电感
Ui一次仪表允许的最高输入电压
li一次仪表允许的最大输入电流
Ci一次仪表最大内部等效电容
Li一次仪表最大内部等效电感
Cp连接导线(或电缆)允许的最大分布电容
Lp连接导线(或电缆)允许的最大分布电感
3、按国家标准规定本安能级限制为：
ⅡC级：20J
ⅡB级：60J
当一次仪表与安全栅的本安限制能级不同时，联合组成防爆系统后只能降级使用。

三、结构及工作原理
1、结构
LB900，S2000系列齐纳安全栅采用统一的外形和安装尺寸，安全栅电路用阻燃环氧树脂浇封在壳体内，各接线端子间的爬电距离、电气间隙及材料的相对泄痕指数都符合GB3836·4和GB3836·1中的有关规定。

2、工作原理
i、齐纳安全栅基本电路：见图3—1
ii ii、电路由快速熔断器FAl，限压元件VD1、
元件)三部分组成。
VD2(齐纳二极管或二极管)，限流电阻刚(电阻器或非线性
命正常操作条件下，非本安端1、2之间所加的电压低于最高压Vmax(更低于齐纳二极管的齐纳电压)，此时VDl、VD2处于不导通状态，除有极微小的漏电流以外，是“开路”状态，安全栅电路等效于一个电阻串联在信号回路内，只要漏电流小于规定值，安全栅电路不会影响系统的正常工作。
当非本安端发生故障，例如在非本安端1、2之间因某种原因混入高电压，使齐纳二极管VDl、VD2反向击穿，呈“导通”状态，此时齐纳二管VD1、VD2把混入的高电压限制在齐纳电压上，在安全栅的本安端3、4上不会出现高电压，齐纳二极管一旦导通以后，其电流急剧上升(雪崩过程把串联在电路中的熔断器FAl瞬时熔断，切断了至现场的高电压，防止了高电压引爆现场爆炸性物质的危险，从而保护了现场设备及人员的安全。
当现场(危险区内)发生故障，例如负载短路了，安全栅电路中的限流电阻刚立即起限流作用，把短路电流限制在某一个电流值之内，这个电流值是安全值，故现场也是安全的。
齐纳安全栅的安全保护作用，实际上是对能量的限制作用，在本质安全防爆系统中对能量的限制作用。在本质安全防爆系统中，由于安全栅的功能，所以不论发生任何故障都保证传输到现场(危险区)的能量是一个安全值(不会点燃规定的分级、分组爆炸性气体混合物)，从而确保现场安全。

四、技术规格及主要参数
a)防爆标志：[巨x(ia)]ⅡC [Ex(ib)]ⅡC
b)安装位置：安全区域
c)安装方式：D，N标准导轨(35mm)安装或导流条母线安装
d)最高允许电压：250VAC／DC
e)环境条件：连续使用温度—10+45℃
