GS8500-EX系列超薄型隔离式安全栅使用德国菲尼克斯公司定制的外壳，厚度仅12.5mm，是目前世界上同类型产品中最薄产品。在电路方案上，GS8500-EX功能安全型隔离栅用新型印版式变压器代替传统的环形变压器，进一步增强了抗干扰性能和信号耦合的一致性。采用低功耗技术降低功耗。此外，在研发、设计过程中依据IEC 615508标准引入功能安全技术，提高产品的可靠性和安全性，达到SIL2、SIL3等级。实现电源端子独立供电，电源总线供电（可选）。

产品性能

供电：电源端子独立供电、电源总线供电（可选）

通道数：一进一出、一进二出、二进二出

功能：信号隔离传输、变送转换、分配、警报设定

匹配信号及本安仪表：
开关、接近开关输入
驱动本安电磁阀、指示灯的本安电源输出
二线制、三线制变送器输入（包括HART）
电流信号输出
热电阻、热电偶输入

GS8500-EX功能安全型隔离栅通用技术参数

电源保护：电源反向保护
安全隔离：250V,a.c.
绝缘强度：2500V,a.c.;1min（本安端与非本安端）
电磁兼容性：符合IEC 61326 《测量、控制和实验室用的电设备电磁兼
容性要求 第一部分：通用要求》
符合IEC 61326-3-1《测量、控制和实验室用电气设备电磁
兼容性要求 第3-1部分：安全相关系统和预期执行安全相关功能（安全功能）
的设备抗扰度要求—— 一般场合》

使用环境：
安装在不含爆炸性气体的安全环境中，且周围环境中不得有强烈振动、冲击以及对产品元件有腐蚀性的气体、粉尘存在
连续工作温度：-20℃～+60℃
相对湿度：10%～90%

贮存条件：
温度：-40℃～+80℃
相对湿度：10%～90%

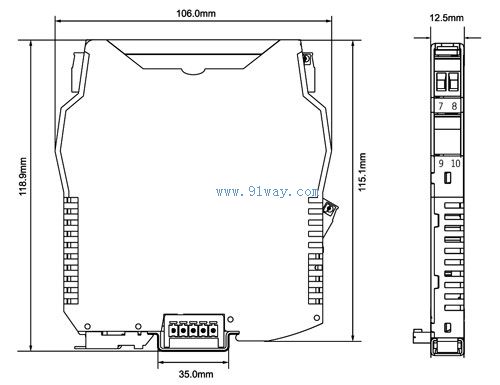

结构及外形图
仪表结构：德国菲尼克斯开模GS8500系列塑壳结构
安装方式：在安全区，DIN35mm标准导轨
接线端子：可插拔，蓝色端子接危险侧信号，绿色端子接安全侧信号， 可接
0.5mm² ～2.5mm² 多束或单股电缆

外形尺寸：
114.5mm×99.0mm×22.5mm（ME22.5）    114.5mm×99.0mm×12.5mm（ME12.5）

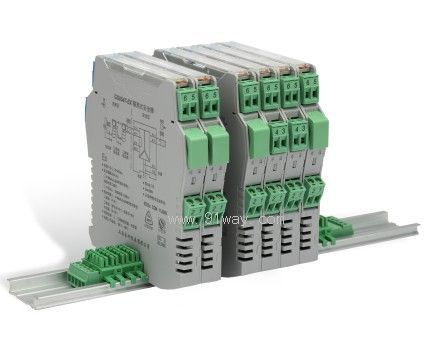

GS8500-EX功能安全型隔离栅
