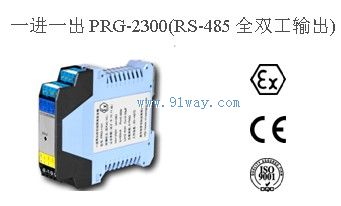

产品描述
PRG-2300 RS485（全双工）隔离式安全栅实现RS485（全双工）数字信号在危险区和安全区的双向通信，并向现场仪表提供电源。该产品需要独立供电，电源、输入和输出三隔离。

主要技术规格
电源电压：20V-35Vdc供电
通道数：单通道
功耗：约2W（24V供电，5V,80mA时）
输入信号范围：RS485数字信号（全双工）
输出信号范围：RS485数字信号（全双工）
传输延时：≤10uS
信号传输速率：≤56Kbps
传输控制方式：全双工
性能指标
绝缘强度:本安端/非本安端间2500Vac/分钟
非本安端间1000Vac/1分钟
工作温度：-20℃～+60℃
相对温度：35%～85%RH
贮存温度：-40℃～+80℃

结构及外形尺寸
产品结构:35mm导轨卡装，
ABS外壳材料，
插拔式端子
外形尺寸:22.5×114.5×99（mm）
整机重量：150g

产品特点
ⅡC防爆等级，符合EMC标准，RS485数字信号双向通信
安装场所
周围空气中应不含对铬、镍、银镀层起腐蚀作用的介质
适用现场及设备
安装在安全场所，可与具有ⅡA、ⅡB、ⅡC危险气体的0区的本安仪表相连，带RS485（全双工）通信接口设备
安全防爆认证参数
国家防爆电气产品质量监督检验中心(CQST)
防爆标志：[EXia]（ⅡC）
认证参数：端子（9.10间）
Um = 250V Uo = 17.85V Io = 314mA
Po = 1.4W Lo = 0.25mH Co = 0.3uF
端子（13.14.15.16间）
Um = 250V Ui=8V Uo = 7.1V Io = 74mA
Po = 131mW Lo = 5mH Co = 11uF

订货型号：
向现场仪表配电：无PRG-2300-0
5V，80mA：PRG-2300-1
6V，80mA：PRG-2300-2
9V，50mA：PRG-2300-3
12V，50mA：PRG-2300-4

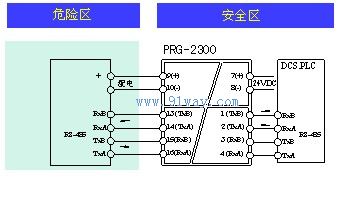

接线图

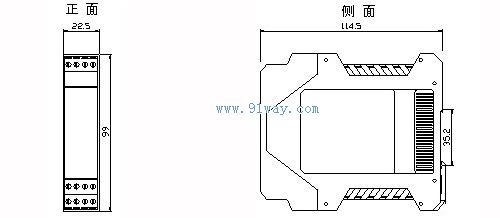

外形尺寸图（mm）
