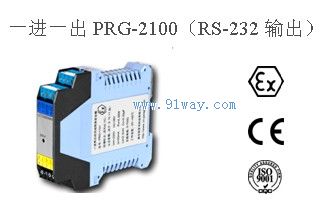

产品描述
PRG-2100 RS232（全双工）隔离式安全栅实现RS232数字信号在危险区和安全区的双向通信，并向现场仪表提供电源。该产品需要独立供电，电源、输入和输出三隔离。

主要技术规格
电源电压：20V-35Vdc
通道数：单通道
功耗：约2W（24V供电，5V,80mA时）
输入信号范围：RS232数字信号
输出信号范围：RS232数字信号
传输延时：≤10uS
信号传输速率：≤56Kbps
传输控制方式：全双工

性能指标
绝缘强度:本安端/非本安端间2500VAC/分钟
非本安端间1000VAC/1分钟
工作温度：-20℃～+60℃
相对温度：35%～85%RH
贮存温度：-40℃～+80℃

结构及外形尺寸
产品结构:35mm导轨卡装，
ABS外壳材料，
插拔式端子
外形尺寸:22.5×114.5×99（mm）
整机重量：150g

产品特点
ⅡC防爆等级， 符合EMC标准,RS232数字信号双向通信
安装场所
周围空气中应不含对铬、镍、银镀层起腐蚀作用的介质
适用现场及设备
安装在安全场所，可与具有ⅡA、ⅡB、ⅡC危险气体的0区的本安仪表相连，带RS232（全双工）通信接口设备
安全防爆认证参数
国家防爆电气产品质量监督检验中心(CQST)
防爆标志：[EXia]（ⅡC）
认证参数：端子（9.10间）
Um = 250V Uo = 17.85V Io = 314mA
Po = 1.4W Lo = 0.25mH Co = 0.3uF
端子（13.14.15间）
Um = 250V Uo = 19.4V Io = 8mA
Po = 36mW Lo = 40mH Co = 0.3uF

订货型号：
向现场仪表配电：无PRG-2100-0
5V，80mA：PRG-2100-1
6V，80mA：PRG-2100-2
9V，50mA：PRG-2100-3
12V，50mA：PRG-2100-4

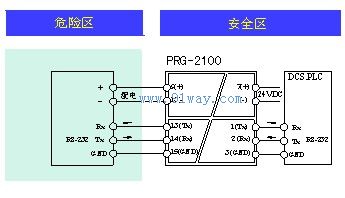

接线图

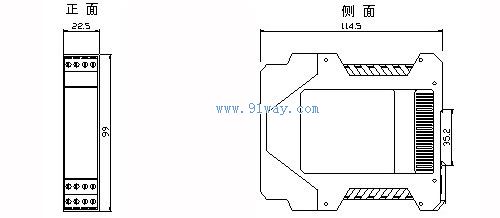

外形尺寸图（mm）
