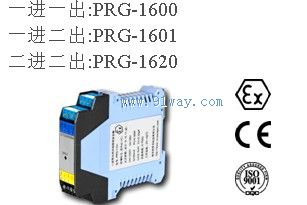

PRG-1600/1601/1620开关量输入续电器输出隔离安全栅描述

开关量输入隔离式安全栅，接受来自危险场所一侧的触点/接近开关输入，通过安全栅隔离传输到安全场所输出，具备继电器输出常开/常闭转换设置功能。

PRG-1600/1601/1620开关量输入续电器输出隔离安全栅主要技术规格
工作电源：20V-35Vdc
功耗：约1.0W
现场传感器侧供电电压：约8V(开路时)
信号输入特性：
现场输入电流>2.1mA时，表示“ON”
现场输入电流<1.2mA时，表示“OFF”
开关滞后作用：200us
继电器输出特性：
响应时间：20ms
驱动能力：250Vac/2A,30Vdc/2A
输出作用方式：
微型拨动开关1、2设置（分别控制通道1、2）
置“ON”侧，继电器输出“常闭”
置“OFF”侧，继电器输出“常开”
报警功能：（K3置“ON”侧，5、6为报警端）
现场输入电流>7mA,短路报警（SC）
现场输入电流<0.1mA,开路报警(LB)

报警继电器输出特性：
响应时间：20ms
驱动能力：250Vac/2A,30Vdc/2A
负载类型：电阻性负载

性能指标
绝缘强度:本安端/非本安端间2500Vac/分钟 非本安端间1000Vac/1分钟
工作温度：-20℃～+60℃
相对湿度：35%～85% RH
贮存温度：-40℃～+80℃

结构及外形尺寸
产品结构：35mm导轨卡装式
ABS外壳材料
插拔式端子
外形尺寸：22.5×114.5×99（mm）
整机重量：150g

产品特点
宽范围供电，可选择输出模式，符合EMC标准
安装场所
周围空气中应不含对铬、镍、银镀层起腐蚀作用的介质
适用现场及设备
0区、1区、2区，ⅡA、ⅡB、ⅡC危险区，符合DIN19234和NAMUR接近开关、 开关等现场设备
安全防爆认证参数
国家防爆电气产品质量监督检验中心(CQST)
防爆标志：[EXia]（ⅡC）
认证参数：端子（9.10,11.12间）
Um = 250V Uo = 10.5V Io = 14mA
Po = 0.037W Lo = 165mH Co = 2.4uF

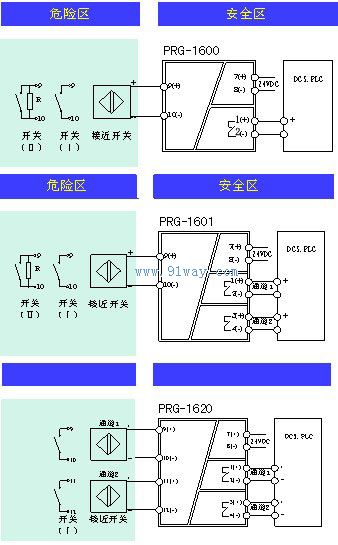

PRG-1600/1601/1620开关量输入续电器输出隔离安全栅接线图

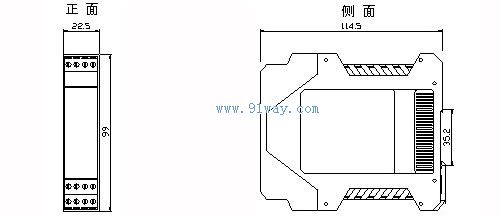

外形尺寸图（mm）
