. 概述

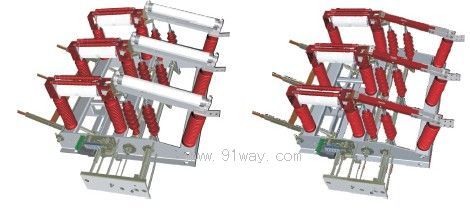

FZRN21-40.5型户内高压真空负荷开关及组合电器，适用于三相交流40.5kV、50HZ的电力系统中，或与套配电设备及环网开关柜,组合式交电站等配套使用，广泛用于风力发电.诚网建设改造工程,工矿企业,高层建筑和公共设施等,可作为环网供电单元或终端设备，起着电能的分配，控制和保护作用。该产品技术性能符合GB16926-1997《交流高压负荷开关-熔断器组合电器》及IEC420《交流高压负荷开关-熔断器组合电器》的要求。
本产品具有开断能力大、安全可靠、电寿命长、可频繁操作、结构紧凑、体积小、重量轻，基本不需维护等优点。具有开断额定电流、过载电流、短路电流和防止设备缺相运行的能力，开关有明显可见的隔离断口,配装具有关合能力的接地关及电动弹簧机构，具有远动遥控能力。

2. FZRN21-40.5型户内高压真空负荷开关型号及含义

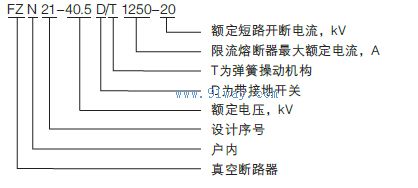

2.1 高压真空负荷开关

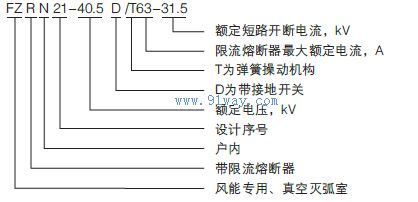

2.2 高压真空负荷开关-熔断器组合



3. 使用条件
正常使用条件
3.1 周围空气温度不超过40℃，且在24h内测得的平均植不超过35℃，最低周围空气温度为-25℃；
3.2 阳光辐射的影响可以忽略；
3.3 海拔高度不超过1000m；
3.4 周围空气没有明显地受到尘埃、烟、腐、蚀性和、或可燃性气体，蒸汽或盐雾的污染;
3.5 相对湿度日平均植不超过95%;水蒸气压力日平均值不超过22kPa;月相湿度对平均值不超过90%；月水蒸气压力平均值不超过1.8KPa;
3.6 来自开关设备和控制设备外部的振动或地动是可以忽略的；
3.7 在二次系统中感应的电磁干扰的幅度值不超过1.6kV。

4. FZRN21-40.5型户内高压真空负荷开关技术参数

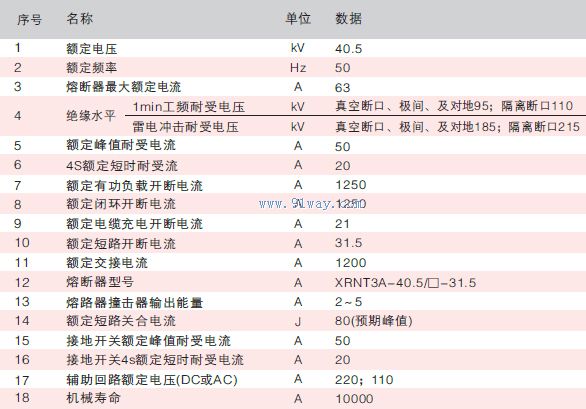

4.1 组合电器的主要技术参数

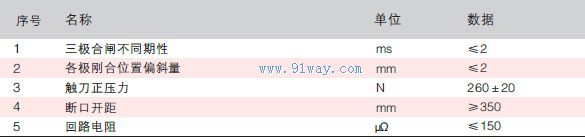

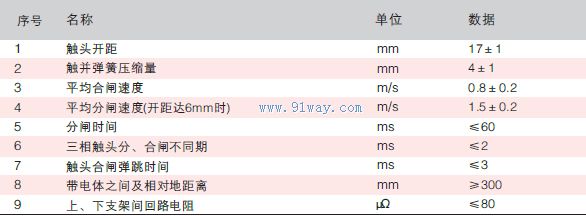

4.2 组合电器中真空负荷开关装配调整后的技术参数



4.3 组合电器所配的隔离开关装配调整后的技术参数

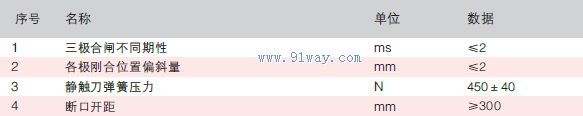

4.4 组合电器所配接地开关装配调整后的技术参数

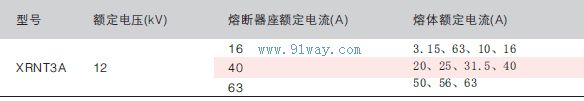

4.5 组合电器所配熔断器的技术参数

5. 结构和工作原理
5.1 结构特点
组合电器为三极联动结构：主要是由框架，真空灭弧室，隔离开关(装有熔断器)，接地开关以及弹簧操作机构组成，隔离开关，真空灭弧事和接地开关通过绝缘子固定于框架上，弹簧操动机构装于框架的侧板上。
5.2 工作原理
5.2.1 真空灭弧室的操作
组合电器的真空灭弧室的操作方式采用电动弹簧操动机构进行合闸，用脱扣电磁铁进行分闸，也可用于手动进行合。分闸操作，手动合闸时用操作手柄顺时针方向转动弹簧操动机构的传能轴。
5.2.2 隔离开关，接地开关的分，合闸操作
组合电器的真空灭弧室，隔离开关和接地开关三者之间装有可靠的机械联锁装置，隔离开关与接地开关由同一轴操动。当隔离开关后合，最后真空负荷开关合。分闸顺序与此相反,只有当真空负荷开关处于分闸状态时，才可操作隔离开关与接地开关。
5.2.3 熔断器撞击脱扣分闸
处于合闸位置的组合电器，当短路电流或过载电流流过主回路时，出现至少一相熔断器熔体熔断。
撞击器动作，分闸速度视电流大小，电流越大分闸速度越快，使组合电器的机械脱扣装置动作，这样真空灭弧室在分闸弹簧的作用下实现可靠快速分闸。

6. 组合电器的外形、安装尺寸

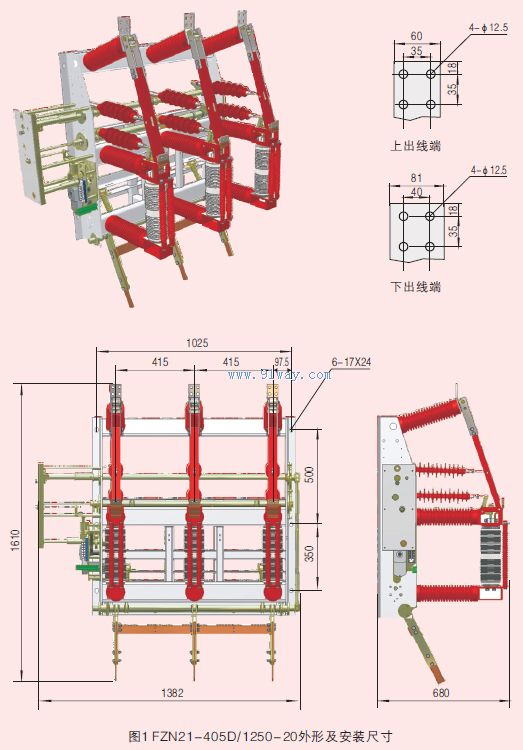

负荷开关外外形及安装尺寸

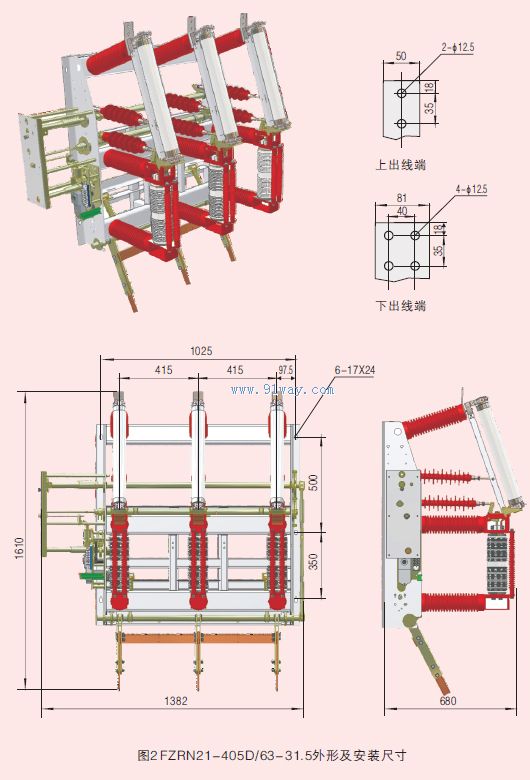

组合电器外形及安装尺寸



7. 验收、安装
7.1 交货条件
工厂装配好的组合电器在出厂前都要进行完整性检验，并按国家标准GB 16926及产品的技术条件进行严格的出厂试验，以确保出厂的每台组合电器结构和功能的正确性。
7.2 验收
收货方在收到此开关设备后，应进行以下工作：
a) 根据装箱清单清点货物是否有短缺；
b) 检查货物是否完整无缺，有无受到损坏(如受潮及其它不利影响)；
c) 如有发现货物有严重损坏应及时通知供货方，并做记录(必要时进行拍照)
7.3 安装
组合电器应装在能观察到隔离刀分、合状态的墙上或金属柜内。用6只M16栓通过框架上的安装孔，与固定架连接，手动操动机构的安装详见图2。安装时隔离刀及灭弧室应处于分闸状态。
准确而专业的安装是保证组合电器无故障运行的一个基本重要条件。组合电器在安装时应注意以下几点：
a) 必须保证柜体和组合电器相配合的尺寸设计准确，各项技术参数相符；
b) 组合电器固定安装在开关柜内，要保证组合电器没有受到拉压或变形，它的四个安装螺栓联结应坚固不松动；
c) 连接母排时，不能使母排受到永久性的拉力或压力。并保证连接母排的螺栓坚固不松动。
8. 维护和保养
组合电器的维护必须由熟悉各种安全操作规程并了解产品性能的专业人员来完成。对检查和维修进行记录。在维修工作进行时，要确保没有触电危险。
本公司生产的组合电器具有结构简单和耐用的特点，因此具有很长的使用寿命。在正常使用条件下，在使用年限内检修工作很少。但由于使用环境的差异及其对组合电器使用寿命的影响，仍需进行以下几项必要的检查、维护工作。
a) 视工作环境在6-12月内应对组合电器本体进行适当检查，特别要检查其外观情况。同时也要检查设备表面的污秽、受潮和腐蚀情况。用干布清洁绝缘件表面的灰尘，然后用沾有清洗剂的绸布揩去其他污秽物(注意所用清洗剂能适用于塑料或合成塑材料)；
b) 若组合电器是使用在长期不操作的场合下，每年应对组合电器转动摩擦部份进行滑；
c) 每年应对组合电器进行至少1次的绝缘测试以判断真空灭弧室是否漏气或其它外界原因造成绝缘强度的降低。
9. 包装、运输和贮存
9.1 组合电器包装时应处于分闸状态。固定在包装箱的底板上，且要有防雨措施，并有完整的包装标记。
9.2 组合电器运输时不准倒置和受到强烈振动，不得受潮、雨淋，产品外表面不得破损，零部件不得丢失。
9.3 组合电器装卸只能采用以下工具：起重机、叉车或行车。起吊时不应搭钩在组合电器本体上，而应搭钩在组合电器标有起吊标志的起吊孔内。
9.4 组合电器长期贮存要处于分闸状态，并且要放置在户内干燥通风、防潮、防振及防有害气体侵蚀的场所，并定期检查环境是否符合要求。

10. 随机文件及备品配件
10.1 产品合格证书；
10.2 出厂检验报告；
10.3 使用说明书
10.4 机构说明书及接线图；
10.5 装箱单；
10.6 附件及备品配件。
