BP8Y系列频敏变阻器产品详细说明：

一、BP8Y系列频敏变阻器适用范围：

BP8Y系列频敏变阻器适用于新型节能电机容量1.5千瓦至200千瓦，50Hz，YZR系列起重冶金用三相异步电动机频繁操作情况下的起动及反接设备。该异步电动机的转子回路中接入频敏变阻器，一般均采用常接方式，不需另装接触器短接设备，故其特点是能以精炼的系统使电动机获得接近恒转矩的机械特性，是极为理想的启动原件。

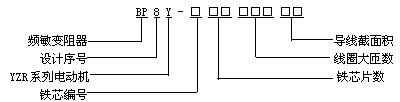

二、BP8Y系列频敏变阻器型号及含义：



三、使用条件：
变阻器在下列条件下能可靠地进行工作：
1、海拔不超过2000米； 2、周围介质温度不高于+40度，不低于-30度；
3、空气相对温度不高于85％； 4、有防雨雪的地方及没有充满蒸汽的地方；
5、在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃；
6、允许有一般震动和冲击的地方； 7、在与垂直面倾斜成任何角度的地方。
变阻器依据操作的频繁程度不同，可分为三类：
第一类 稍步繁，每小时100-400次，机械车间地桥式吊车上除主钩外，平移机构上的电机，出炉辊道，拉钢机等。大多数是刚起动就断电。
第二类 较频繁，每小时400-600次，冶金轧钢车间桥式吊车，除主钩外，平移机构上的电机，轧机前后工作辊道，延伸辊道等。大多数是刚起动就断电。
第三类 频繁操作，每小时600-1000次，升降台辊道，压下装置，拔钢机，轧机中辊。

四、剖面结构：

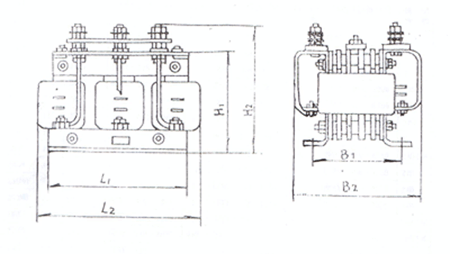

BP8Y系列频敏变阻器外形及安装尺寸：

铁芯编号	1#	1#	1#	1#	8#	8#	8#	8#	9#	9#	9#	9#
代号排数	BP8Y-103	BP8Y-105	BP8Y-108	BP8Y-112	BP8Y-806	BP8Y-808	BP8Y-810	BP8Y- 812	BP8Y-906	BP8Y-908	BP8Y-910	BP8Y-91
L1	150	150	150	150	220	220	220	220	320	320	320	320
L2	230	230	230	230	355	355	355	355	510	510	510	510
H1	181	181	181	181	215	215	215	215	365	365	365	365
H2	221	221	221	221	221	260	260	260	410	410	410	410
B1	82	108	147	199	158	194	230	266	163	209	255	301
B2	272	298	337	389	358	394	430	466	363	409	455	506

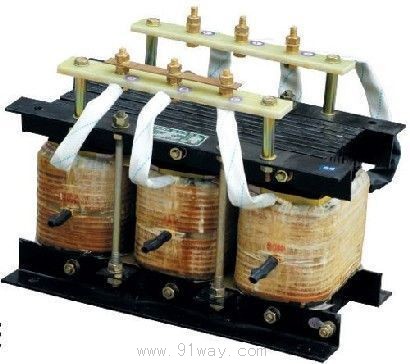

BP8Y系列频敏变阻器
