适用范围

BP4G系列频敏变阻器（以下简称BP4G）适用14kW-1000kW绕型异步感应电机作重载偶尔起动用，例如球磨破碎机等。

起动性能

BP4G的起动性能如下：
1、负载系数为0.7~1.0;
2、起动力矩倍数为1.2;
3、起动电流与切除电流之比,小于2.5倍额定电流;
4、允许连续起动三次,但总起动时间不得超过90s。

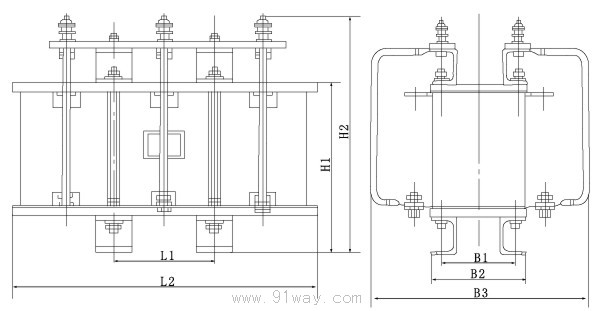

外形及安装尺寸(见图1和表1)

图1

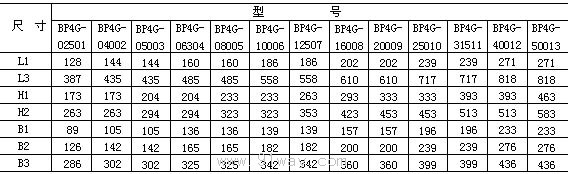

表1

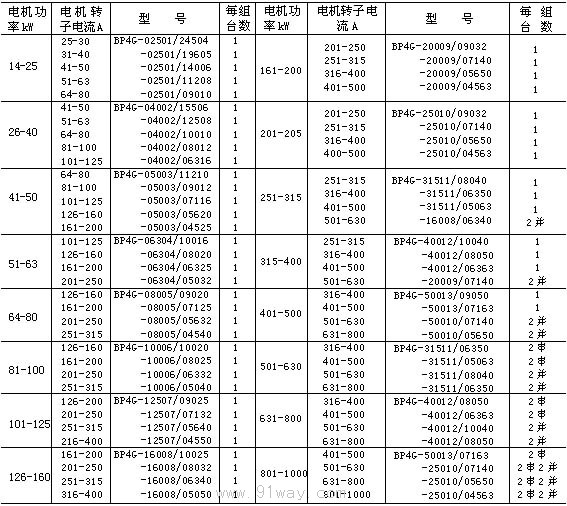

系列表表2

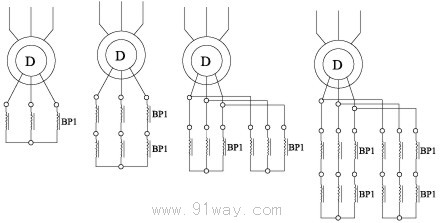

接线图

单组接法2组串联接法2组并联接法2组并联接法(图2)

BP4G系列频敏变阻器
