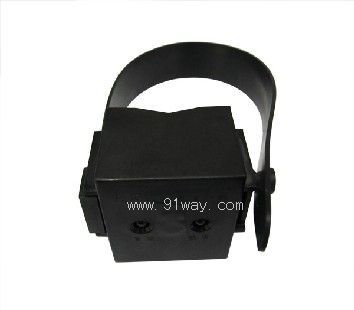

EKL2型电缆故障指示器产品详细说明：

产品简介：
EKL2型电缆故障指示器是安装在箱变、电缆分支箱、环网柜里，指示电缆故障分支的装置。用于指示故障电流流通的装置。一旦线路发生短路故障，巡线人员可借助指示器上的闪光报警显示，迅速确定故障区段，分支及故障点。彻底改变过去盲目巡线，分段合闸试送电查找故障的落后做法，极大的提高工作效率，有效的缩短停电时间，并提高了供电可靠性和经济效益。

一、电缆线路短路故障指示器
短路故障判据
（1）1t≥600A 1t为突变量电流起动值
（2）△1≥0.510 △1电流变化率 10为短路前线路电流
（2）1=0 1为线路故障后电流
（4）0.02S≤△T≤2S △T为电流突变时间

二、电缆线路接地故障指示器
短路故障判据
检测故障时零序电流变化大于20A

三、电缆线路接地短路故障指示器
电缆线路接地短路故障指示器，每套标准配置为两个短路指示器和一个接地指示器，短路指示器检测短路故障，接地指示器检测接地故障，两个配合使用，可检测接地故障和短路故障。

四、EKL2型电缆故障指示器技术参数
短路动作电流≥20A（误差±10℅，可根据需求调整）
短路动作响应时间：0.02s≤T≤4S
工作环境范围：-40℃—+85℃
工作电源：内置2000毫安/小时锂电池一节，使用寿命8—10年，电压2V
自动复位时间：12小时（可选，用户可在订货时确定）
装卸造作简单：需专用安装工具可带电装卸指示器。
线范围：电缆直径（带外皮）≤ ￠ 40mm
