SEK-F型面板故障指示器产品详细说明：

一、产品简介
SEK-F型面板故障指示器是配套安装在配电网络系统中的环网开关、电缆分支箱、箱变上，用于指示相应电缆区段的短路和单相接地故障的一种实时监测装置。线路发生故障时，工作人员可借助指示器的报警指示，迅速确定故障区段，并找出故障点。同时，报警信息可实时发送到监控中心的服务器，在监控电脑的屏幕上显示出故障所在的区域和具体位置，引导巡线人员迅速确定故障区段并找出故障点。该指示器为解决故障查找问题提供了最佳途径。对提高工作效率，缩短停电时间，迅速恢复供电，提高供电可靠性和经济效益，有着十分重要的意义。

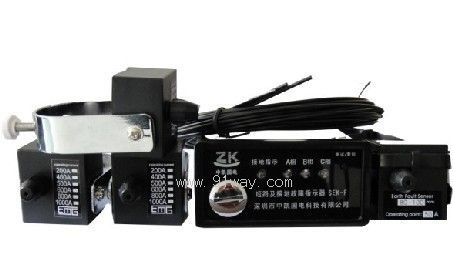

二、面板型故障检测装置由两部分组成：
A、主机 B、短路（接地）传感器

三、SEK-F型面板故障指示器主要功能
1. 短路报警指示：短路传感器在工作中检测线路的电流，当线路发生短路故障且故障电流达到或超过报警电流整定值时，短路传感器发出报警信号，通过光纤传输给主机，主机接收到此信号后，产生相应的报警指示信号。
2. 接地报警指示：接地传感器在工作中检测线路的零序电流，当线路发生接地故障且接地故障电流达到或超过报警电流整定值时，接地传感器发出报警信号中，通过光纤传输到主机，主机接收到此信号后，产生相应的报警指示信号。
3. 自 动 复 位 ：当指示器发出报警信号后，如果无人工复位，则指示器将在设定的复位时间内自动复位。
4. 人 工 复 位 ：当指示器产生报警后，可通过触发指示器主机面板上的“复位/测试”按钮进行复位，以解除报警。
5. 测 试 ：指示器可进行工作性能自检。通过按下主机面板上的“复位/测试”按钮并保持1.5秒进行测试。

四、SEK-F型面板故障指示器安装步骤：
1、指示器的主机安装在配电柜的前面板上；
2、短路传感器的安装；
短路传感器必须安装在电缆的单相分支上，安装时可直接安装在被测电缆上，并进行紧固，防止滑动而造成脱落。
3、接地传感器的安装：
接地传感器安装时应注意需将电缆的三根导线包围起来，电缆的接地线必须回穿传感器并紧固，防止滑动而造成脱落。
4、连接：
传感器与主机采用光纤线连接，安装时将光纤的两端分别插入到传感器、主机的光纤接头上，旋紧接头使光纤不能拔出。具体步骤如下：
4.1、将A相短路传感器光纤线的另一端插入主机后面板上A对应的光纤孔；
4.2、将B相短路传感器光纤线的另一端插入主机后面板上B对应的光纤孔；
4.3、将C相短路传感器光纤线的另一端插入主机后面板上C对应的光纤孔；
4.4、 安装时将接地传感器光纤线的另一端插入主机后面板上D对应光纤孔
五、主机尺寸：长×宽×高为： 96×49×85mm
主机安装开口尺寸：长：91±0.5mm 宽：43±0.5mm
六、操作：
1. 测试：需要自检时，按下面板上“复位/测试”按钮并保持1.5秒，本机进入自检状态，面板上的所有
指示灯闪亮，表明整机工作状态正常，整个过程7秒后自动结束，或者再按下“复位/测试”按钮可以结束自检过程，恢复正常状态。
2. 清除报警：当线路发生故障时指示器产生报警信号，故障处理完毕后应清除报警，可通过触发指示器主机面板上的“复位/测试”按钮解除报警。如果无人工进行复位，在整定时间(6、12、24、48小时)后，指示器可自动进行复位。
七、设定复位时间：
指示器报警指示状态清除时间分四种，6h、12h、24h、48h、调整复位时间时需将主机前面板打开，调整拨码开关，将开关1号位置NO、其他三组置OFF时，复位时间为6小时，以此类推。出厂整定值为12小时。

八、技术参数
1. 短路电流报警：≥150A 误差±10%；出厂设定为800A，短路延时60mS
2. 接地电流报警：3A~200A 误差±10% 出厂设定为10A，接地延时40mS
3. 工作电源： ER14505 3.6V锂电池（使用寿命不小于5年）
4. 整机待机电流：≤ 5μA
5. 自动复位时间：可根据需要设定
6. 指示器防护等级：主机IP40；传感器IP65
7. 短路电流传感器最大承受电流：20KA 4S
8. 工作环境：-35℃～+65℃；相对温度：≤95%；防水、防酸、防盐雾
9. 使用范围：20kV以下等级的系统中
