Z1-SE短路接地2合1故障指示器产品功能及特点

显示方式 白天翻牌显示，夜间夜视反光360º○范围内均可观察。
识别故障 具有识别接地短路故障的功能，且能区分永久性故障和瞬时性故障。
故障判断 只有在发生接地短路故障，电流突变，且待开关跳闸后方给出批示，无须设定动作值。
抑制涌流 线路送电时，指示器检测到励磁电流，动作回路闭锁，防止故障指示器误动作。
在线运行 直接安装在电力线路（架空线或母排）上，可长期户外运行，无须维护。
带电装卸 应用专用工具可带电安装和摘卸，装卸过程中不发生误报警。
夜视反光 显示牌采用夜视反光技术，便于夜间观察。
防锈耐蚀 结构零件采用防锈耐蚀材料

二、 架空线接地短路示意图
短路检测：如图所示当线路出现短路故障时，短路故障指示器感应到故障电流，则指示器的显示窗口将由白色变成红色（或由不发光转为发光）。根据2#线B相指示器2，5，8和3#线C相指示器3，6，9翻牌（或发光）而11，12指示器没有翻牌（或没发光），即可迅速确定故障为D点。

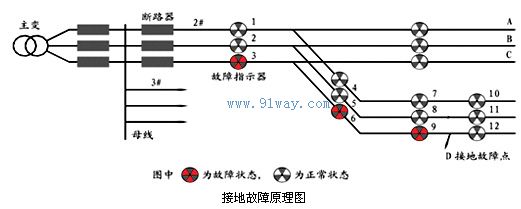

接地检测原理：接地检测原理：采样接地瞬间的电容电流首半波与接地瞬间的电压首半波，比较其相位，当采样接地瞬间的电容电流突变且大于一定数值，并且与接地瞬间的电压首半波同相，同时导线对地电压降低，则判断线路发生接地，否则线路未发生接地。如图由2#线C相3、6、9指示器翻牌显示而12指示器仍未动作，即可判断出D点发生接地故障。

三、 Z1-SE短路接地2合1故障指示器动作判据
(1)It≥160A 　　 It为突变量电流起动值
(2)△I≥0.5I0 　　△I为电流变化率 I0为短路前线路电流
(3)I=0 　　　I为线路故障后电流
(4)0.06S≤△T≤3S 　 △T为电流突变时间

四、 Z1-SE短路接地2合1故障指示器技术参数
适用电压　　　 6~35kV，不同电压等级参数可能不同
负荷电流 0-1200A
适用导线外径 25 mm2-400 mm2
故障复位时间 出厂默认设定值12h、24h(也可按用户要求整定)
适用环境温度 -35℃~75℃
可动作次数 　 ≥5000次
重　　量 　 　 ≤500g
电池寿命 　 >10年
装置使用寿命 >10年
抗风能力 　 风力150km/h不可松脱

五、 Z1-SE短路接地2合1故障指示器的装卸
对于安装在架空线上的短路故障指示器，可用专用安装工具带电安装和拆卸。具体操作步骤Z1-SEII架空型短路接地四合一故障指示器安装说明图。
