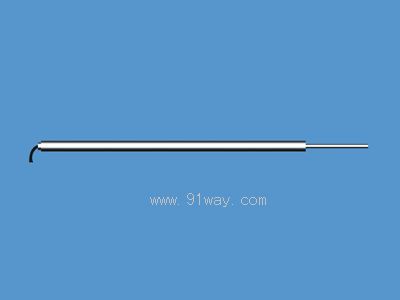

WY-DC系列位移传感器(LVDT)产品详细说明：

一、原理及用途：
WY-DC系列位移传感器（LVDT）是基于变压器原理。通过一次线圈与二次线圈弱电磁藕合，使得铁芯的位移变化量与输出电讯号（电压或电流）变化量呈精密线性关系，可以直接把机械变化量转变为标准电讯号供给电脑数据采集或PLC进行过程控制。
WY-DC系列产品是将传感器线圈和电子线路安装在一个不锈钢管里，实现了机电一体化，具有较强的抗干扰能力。该系列产品具有行程大、精度高、稳定性好、安装使用方便等优点。是位移、距离、伸长、移动、厚度、振动、膨胀、液位、压缩，应变等等物理量的检测和分析的有力工具。
WY-DC系列位移传感器广泛应用于航天、航空、电力、石油化工、机械、军工、纺织、汽车、煤炭、地震监测、高等院校及科研院所等领域，即可以与仪表配套使用，也可以单独使用。

二、WY-DC系列位移传感器(LVDT)技术指标及型号：
WY-DC位移传感器
1、灵敏度（mv/v/mm）：100-1000
2、初级励磁电压：5V（3-8）
3、动态频率：0-200HZ（3DB）标准0-800HZ最高（动态位移测量）
4、灵敏度漂移：零点：0.01（%/℃）满度：0.025（%/℃）
5、负载阻抗：20KΩ
6、工作温度：-20℃+70℃标准 -40℃+200℃（耐高低温）
7、高精度：0.05%
8、高分辨率：0.001um
9、供电电压：6VDC 12VDC 24VDC ±9VDC ±12VDC ±15VDC
10、输出电压：0——5V 0——10V 0——±5V 0——±10V  输出电流：0——10mA 0-20mA 4-20mA

型号	量程（mm）	精度	A（mm）	B(mm)		C(mm)	D(mm)	E(mm)
				最小	最大
WYDC-1L、WYDC-0.5D	1、±0.5	0.5%0.2%0.1%0.05%	49	30	54	15	ф20	M4 M5 回弹
WYDC-2L、WYDC-1D	2、±1	0.5%0.2%0.1%0.05%	49	30	54	15	ф20	M4 M5 回弹
WYDC-5L、WYDC-2.5D	5、±2.5	0.5%0.2%0.1%0.05%	71	30	80	15	ф20	M4 M5 回弹
WYDC-10L、WYDC-5D	10、±5	0.5%0.2%0.1%0.05%	71	30	80	15	ф20	M4 M5 回弹
WYDC-20L、WYDC-10D	20、±10	0.5%0.2%0.1%0.05%	71	30	95	15	ф20	M4 M5 回弹
WYDC-30L、WYDC-15D	30、±15	0.5%0.2%0.1%0.05%	91	30	95	15	ф20	M4 M5 回弹
WYDC-40L、WYDC-20D	40、±20	0.5%0.2%0.1%0.05%	109	30	111	15	ф20	M4 M5 回弹
WYDC-50L、WYDC-25D	50、±25	0.5%0.2%0.1%0.05%	109	30	155	15	ф20	M4 M5 回弹
WYDC-100L、WYDC-50D	100、±50	0.5%0.2%0.1%	169	30	205	15	ф20	M4 M5 回弹
WYDC-150L、WYDC-75D	150、±75	0.5%0.2%0.1%	272	40	265	15	ф20	M4 M5 回弹
WYDC-200L、WYDC-100D	200、±100	0.5%0.2%0.1%	300	40	321	15	ф20	M4 M5 回弹
WYDC-300L、WYDC-150D	300、±150	0.5%0.2%0.1%	489	40	485	15	ф20	M5
WYDC-400L、WYDC-200D	400、±200	0.5%0.2%0.1%	568	40	644	15	ф20	M5
WYDC-500L、WYDC-250D	500、±250	0.5%0.2%0.1%	688	50	749	15	ф20	M5
WYDC-600L、WYDC-300D	600、±300	1%0.5%0.2%	908	50	749	15	ф20	M5
WYDC-700L、WYDC-350D	700、±350	1%0.5%0.2%	950	50	791	20	ф20	M5
WYDC-800L、WYDC-400D	800、±400	1%0.5%0.2%	1014	50	845	20	ф20	M5
WYDC-900L、WYDC-450D	900、±450	1%0.5%0.2%	1163	50	1004	20	ф20	M6
WYDC-1000L、WYDC-500D	1000、±500	1%0.5%0.2%	1247	50	1088	20	ф20	M6
WYDC-1200L、WYDC-600D	1200、±600	1%0.5%0.2%	1451	50	1292	20	ф20	M6
WYDC-1500L、WYDC-750D	1500、±750	1%0.5%0.2%	1790	50	1631	20	ф20	M6
WYDC-2000L、WYDC-1000D	2000、±1000	1%0.5%0.2%	2251	50	2092	20	ф20	M6

注：L为单向，D为双向，如需不同型号和尺寸的传感器可订制作

WY-DC位移传感器外形结构图
