 产品名称： SM(E)系列热力膨胀阀
型号规格： SM(E)系列热力膨胀阀
  放大图片 放大图片
产品类别： 常规产品 -- 泵阀管件 -- 膨胀阀
分栏标签
 参考价格： 厂价直销
产品品牌： 国产
产品产地： 上海
分栏标签
 可供数量： 批量
供货周期： 现货(或电询)
标签
产品询价 在线交流
13916950330
邮件 91way@163.com
更多分享
分栏标签
 产品简介：
（点击小图查看大图）
SM(E)系列热力膨胀阀产品详细说明：
概述 SM(E)、SMJ(E)、ST(E)、STJ(E)系列是新一代可换阀芯的热力膨胀阀，它是制冷空调系统中一个重要部件，安装于储液筒与蒸发器之间，使高温高压液态制冷通过节流成为低压湿蒸汽，由于低压湿蒸汽的蒸发吸热使制冷系统达到降温目的。 SM(E)、SMJ(E)、ST(E)、STJ(E)系列热力膨胀阀，采用多种充注形式，能满足 空调、冷藏柜、冰箱、除湿机等各种系统需求。特点过热度调节稳定不锈钢波纹膜片 可更换阀芯 阀进口装有过滤器使用R22、R134a、R407c、R410A、R404A/R507 可提供MOP功能安全工作压力4.5MPa 温包最高温度75℃ SMJ(E)、STJ(E)采用先进的激光焊接技术过热度调节旋下密封螺帽，旋转调节杆，顺时针旋转过热度增加，逆时针旋转过热度减小，每旋转一圈过热度增加或减小大约4K，出厂过热度调定为3.5K。安装使用可以任何位置安装，但必须靠近分配器或蒸发器进口处。系统中制冷剂的流动方向与阀体上箭头指向方向一致。感温包的安装应保证感温包充分感受蒸发器出口温度，外平衡管安装在感温包附近，并从回气管顶部引出。

SM(E)系列热力膨胀阀选型表格Technical data

阀芯
编号
Cage
型号Model
制冷剂  Refrigerant
接管尺寸
Connection size
毛细管长度
Capillary length
重量
Weight
R22
R134a
R407c
R404A/R507
进口Inlet
出口Outlet
外平衡External equalizer
规格
Type
额定容量
(KW)
Nominal
Copacity
(KW)
规格
Type
额定容量
(KW)
Nominal
Copacity
(KW)
规格
Type
额定容量
(KW)
Nominal
Copacity
(KW)
规格
Type
额定容量
(KW)
Nominal Copacity
(KW)
0
SM(E)

SMJ(E)

ST(E)

STJ(E)

1/3H
1.12
1/5M
0.65
1/3N
1.07
1/4S
0.83
3/8
或
φ10

SAE
or
ODF
1/2
或
φ12

SAE
or
ODF
1/4
或
φ6

SAE
or
ODF
1m
0.5kg
1
3/4H
2.53
2/5M
1.50
3/4N
2.68
1/2S
1.94
2
1H
3.37
1/2M
2.50
1N
4.35
1S
3.30
3
1.5H
5.06
1-1/3M
4.0
1.5N
5.28
1-1/2S
5.28
4
2.5H
8.43
2M
6.2
2.5N
8.80
2-1/3S
8.4
5
4H
13.49
2.5M
8.20
4N
14.1
3S
10.60
6
5H
16.87
3M
9.50
5N
16.4
3-1/2S
12.16

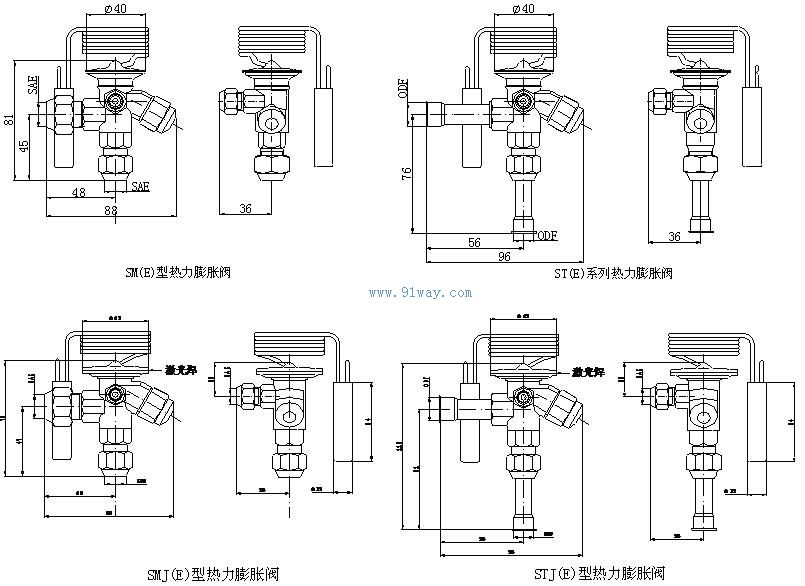

外形尺寸Dimensions



注：名义制冷量是基于蒸发温度te=4.4℃，冷凝温度tc=40℃,阀前制冷剂温度为t1=37.8℃。
t1= 37.8℃. R134a：ΔP=0.46MPa， R22：ΔP=0.69 MPa， R404A：ΔP=0.72MPa，R407C：ΔP=0.69MPa. SM(E)、ST(E)膨胀阀扩展容量表（KW） ST(E)、STJ(E) extended capacity tables

SM(E)、ST(E)膨胀阀扩展容量表（KW）

R22
型号规格
蒸发温度（℃） Evaporating temperature （℃）
+10℃
+4.4℃
-6.7℃
通过阀的压降 Pressure drop across valve (MPa)
0.52
0.69
0.86
1.03
1.21
1.38
0.52
0.69
0.86
1.03
1.21
1.38
0.52
0.69
0.86
1.03
1.21
1.38
1/3H
0.96
1.15
1.28
1.39
1.51
1.57
0.93
1.12
1.23
1.34
1.46
1.57
0.75
1.02
1.12
1.23
1.35
1.46
3/4H
2.16
2.59
2.88
3.12
3.40
3.54
2.09
2.53
2.77
3.02
3.29
3.54
1.69
2.30
2.52
2.77
3.04
3.28
1H
2.88
3.45
3.84
4.16
4.53
4.72
2.79
3.37
3.70
4.02
4.39
4.72
2.25
3.07
3.36
3.69
4.05
4.38
2H
4.32
5.18
5.76
6.24
6.80
7.07
4.19
5.06
5.55
6.04
6.58
7.07
3.38
4.60
5.05
5.54
6.08
6.57
3H
7.21
8.63
9.60
10.40
11.33
11.79
6.98
8.43
9.25
10.06
10.97
11.79
5.63
7.67
8.41
9.23
10.13
10.95
4H
11.53
13.80
15.37
16.63
18.13
18.86
11.17
13.49
14.79
16.10
17.55
18.86
9.01
12.27
13.45
14.76
16.21
17.52
5H
14.41
17.25
19.21
20.79
22.66
23.58
13.96
16.87
18.49
20.12
21.94
23.58
11.27
15.33
16.82
18.45
20.26
21.90

R22
型号规格
蒸发温度（℃） Evaporating temperature （℃）
-17.8℃
-29℃
-40℃
通过阀的压降 Pressure drop across valve (MPa)
0.69
0.86
1.03
1.21
1.38
1.55
0.86
1.03
1.21
1.38
1.55
1.72
1.03
1.21
1.38
1.55
1.72
1.90
1/3H
0.81
0.91
1.00
1.08
1.12
1.23
0.72
0.78
0.85
0.92
0.95
1.01
0.58
0.63
0.67
0.72
0.75
0.79
3/4H
1.83
2.04
2.24
2.43
2.53
2.78
1.61
1.76
1.90
2.06
2.15
2.26
1.31
1.42
1.52
1.61
1.69
1.77
1H
2.44
2.72
2.99
3.25
3.37
3.70
2.15
2.35
2.54
2.75
2.86
3.02
1.75
1.89
2.02
2.15
2.26
2.36
2H
3.67
4.09
4.48
4.87
5.06
5.55
3.23
3.52
3.80
4.13
4.29
4.53
2.62
2.84
3.03
3.23
3.38
3.54
3H
6.11
6.81
7.46
8.11
8.43
9.26
5.38
5.87
6.34
6.88
7.15
7.55
4.36
4.73
5.06
5.38
5.64
5.90
4H
9.78
10.89
11.94
12.98
13.49
14.81
8.60
9.38
10.14
11.00
11.44
12.08
6.98
7.57
8.09
8.61
9.02
9.44
5H
12.22
13.62
14.93
16.23
16.87
18.51
10.75
11.73
12.68
13.75
14.30
15.10
8.73
9.46
10.11
10.76
11.28
11.80
R134a
型号规格
蒸发温度（℃） Evaporating temperature （℃）
+10℃
+4.4℃
-6.7℃
通过阀的压降 Pressure drop across valve (MPa)
0.30
0.41
0.55
0.69
0.86
1.03
0.30
0.41
0.55
0.69
0.86
1.03
0.41
0.55
0.69
0.86
1.03
1.21
1/5M
0.70
0.85
0.96
1.07
1.21
1.32
0.53
0.65
0.74
0.83
0.95
1.04
0.55
0.63
0.72
0.79
0.88
0.95
2/5M
1.41
1.70
1.92
2.14
2.42
2.63
1.23
1.50
1.70
1.90
2.17
2.37
1.26
1.45
1.65
1.82
2.02
2.18
1/2M
1.76
2.13
2.40
2.68
3.03
3.29
2.05
2.50
2.84
3.18
3.63
3.96
2.10
2.42
2.76
3.04
3.37
3.64
1M
3.52
4.25
4.80
5.35
6.06
6.58
3.27
4.0
4.55
5.10
5.81
6.33
3.36
3.86
4.40
4.84
5.37
5.80
2M
7.04
8.50
9.60
10.70
12.12
13.16
5.68
6.70
7.61
8.52
9.71
10.58
5.63
6.47
7.38
8.12
9.01
9.73
2-1/2M
8.80
10.63
12.00
13.38
15.15
16.45
6.90
8.20
9.35
10.47
11.94
13.01
6.89
7.92
9.03
9.93
11.02
11.90
3M
10.56
12.75
14.40
16.05
18.18
19.74
8.06
9.50
10.83
12.13
13.83
15.07
7.98
9.18
10.47
11.52
12.79
13.81

SM(E)、ST(E)膨胀阀扩展容量表（KW）1
R134a型号规格 蒸发温度（℃） Evaporating temperature （℃）
-17.8℃ -29℃ -40℃
通过阀的压降 Pressure drop across valve (MPa)
0.41 0.55 0.69 0.86 1.03 1.21 0.55 0.69 0.86 1.03 1.21 1.38 0.55 0.69 0.86 1.03 1.21 1.38
1/5M 0.42 0.48 0.54 0.61 0.66 0.72 0.35 0.40 0.44 0.49 0.54 0.59 0.25 0.28 0.31 0.35 0.38 0.39
2/5M 0.97 1.12 1.25 1.40 1.53 1.67 0.82 0.93 1.02 1.13 1.24 1.35 0.59 0.66 0.73 0.84 0.91 0.95
1/2M 1.62 1.86 2.08 2.33 2.54 2.77 1.36 1.55 1.71 1.90 2.09 2.28 0.98 1.09 1.21 1.39 1.50 1.58
1M 2.59 2.98 3.37 3.77 4.11 4.48 2.18 2.49 2.74 3.04 3.34 3.64 1.57 1.76 1.95 2.24 2.42 2.52
2M 4.39 5.05 5.66 6.34 6.91 7.53 3.69 4.21 4.63 5.14 5.65 6.16 2.66 2.98 3.31 3.81 4.11 4.32
2-1/2M 5.31 6.11 6.84 7.66 8.35 9.10 4.46 5.08 5.59 6.20 6.82 7.43 3.21 3.60 3.40 3.91 4.22 4.43
3M 6.14 7.06 7.91 8.86 9.66 10.53 5.16 5.88 6.47 7.18 7.90 8.61 3.72 4.17 4.63 5.32 5.75 6.04
R407c型号规格 蒸发温度（℃） Evaporating temperature （℃）
+10℃ +4.4℃ -6.7℃
通过阀的压降 Pressure drop across valve (MPa)
0.52 0.69 0.86 1.03 1.21 1.38 0.52 0.69 0.86 1.03 1.21 1.38 0.52 0.69 0.86 1.03 1.21 1.38
1/3N 0.87 1.01 1.13 1.21 1.35 1.43 1.05 1.22 1.37 1.49 1.59 1.71 1.00 1.18 1.29 1.41 1.57 1.67
3/4N 1.74 2.02 2.26 2.41 2.71 2.86 2.62 3.05 3.33 3.64 3.71 4.08 2.46 2.90 3.23 3.52 3.71 4.08
1N 2.18 2.52 2.83 3.02 3.39 3.58 4.26 4.95 5.57 5.94 6.68 7.06 4.08 4.83 5.19 5.94 6.30 6.68
2N 4.35 5.04 5.66 6.03 6.77 7.15 6.86 7.98 8.91 9.65 10.49 11.13 6.68 7.79 8.55 9.28 10.02 10.77
3N 8.70 10.08 11.32 12.06 13.54 14.30 11.45 13.31 14.47 15.96 17.23<,, /P> 18.19 10.77 12.62 14.11 15.58 16.71 17.83
4N 10.88 12.60 14.15 15.08 16.93 17.88 13.73 15.96 17.44 19.48 20.97 22.57 13.36 15.36 17.08 18.73 20.33 21.73
5N 13.05 15.12 16.98 18.09 20.31 21.45 16.02 18.63 20.40 22.57 24.35 25.85 15.36 17.99 19.91 21.73 23.60 25.09
R407c型号规格 蒸发温度（℃） Evaporating temperature （℃）
-17.8℃ -29℃ -40℃
通过阀的压降 Pressure drop across valve (MPa)
0.69 0.86 1.03 1.21 1.38 1.55 0.86 1.03 1.21 1.38 1.55 1.72 1.03 1.21 1.38 1.55 1.72 1.90
1/3N 0.93 1.01 1.15 1.26 1.34 1.41 0.78 0.85 0.93 1.01 1.04 1.12 0.71 0.74 0.77 0.85 0.88 0.93
3/4N 2.34 2.59 2.85 3.07 3.27 3.49 1.93 2.12 2.30 2.44 2.65 2.74 1.71 1.85 1.98 2.08 2.20 2.30
1N 3.71 4.45 4.83 5.19 5.57 5.94 3.17 3.52 3.71 4.08 4.45 4.83 2.83 3.05 3.27 3.45 3.64 3.71
2N 6.30 7.06 7.43 8.16 8.91 9.28 5.19 5.57 5.94 6.30 7.16 7.43 4.45 4.83 5.19 5.57 5.94 6.30
3N 10.02 11.13 12.25 13.36 14.47 15.22 8.55 9.28 10.02 10.77 11.23 11.88 7.43 8.16 8.55 8.91 9.65 10.02
4N 12.36 13.85 15.36 16.49 17.60 18.73 10.49 11.23 12.36 13.10 13.85 14.60 8.91 9.73 10.49 11.23 11.60 11.98
5N 14.24 16.11 17.60 19.10 20.23 21.73 11.98 13.10 14.23 14.98 16.11 16.86 10.40 11.23 12.36 12.73 13.48 14.24

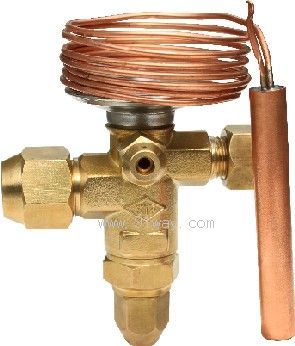

SM(E)系列热力膨胀阀
SM(E)系列热力膨胀阀（示意图）
