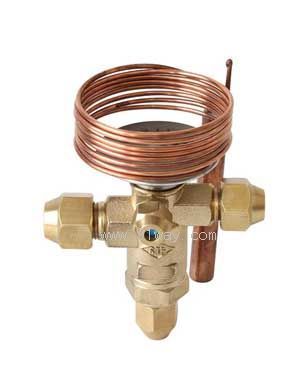

NRF(E)系列热力膨胀阀产品详细说明：

概述
NRF(E)/RT(E)系列热力膨胀阀是一体式膨胀阀，适用与空调、商业制冷、运输空调及冷冻等领域。

特点
稳定的过热度调节性能。
蒸发温度范围： -40℃～+10℃。
可提供MOP（马达过载保护）功能。
可更换进口滤网。
适用R22, R134a, R407c, R404A/R507冷媒等介质。
过热度调节
出厂过热度设定为3.5K，静过热度调节范围2～8K。
旋下密封螺帽，旋转调节杆，顺时针转动调节杆一圈，过热度增加1.5K，
逆时针转动调节杆一圈，过热度减少1.5K。

NRF(E)系列热力膨胀阀选型表格Technical data

注：名义制冷量是基于蒸发温度te=4.4℃，冷凝温度tc=40℃,阀前制冷剂温度为t1=37.8℃。

概述
RTB/RTBT系列热力膨胀阀具有双向节流功能，被广泛运用在热泵、空调制冷系统。
特点
双向流通能力
蒸发温度范围： -40℃～+10℃。
可提供MOP（马达过载保护）功能。
稳定的过热度调节性能。。
使用R22, R134a, R407c, R404A/R507冷媒等介质。
过热度调节
出厂过热度设定为3.5K，静过热度调节范围2～8K。旋下密封螺帽，旋转调节杆，
顺时针转动调节杆一圈，过热度增加1.5K，
逆时针转动调节杆一圈，过热度减少1.5K。

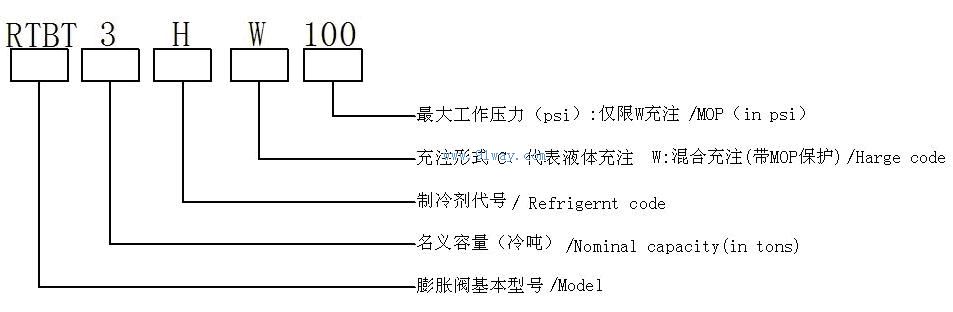

NRF(E)系列热力膨胀阀命名方式：
例：


制冷剂代号（Refrigernt code）：
H（R22） R（R502）
M（R134a） N（R407C） S（R404A/R507）

NRF(E)系列热力膨胀阀选型表格Technical data

R134a			R22			R407c			R404A/R507
型号 （Model）		名义容量 Nominal capacity (KW)	型号 （Model）		名义容量 Nominal capacity (KW)	型号 （Model）		名义容量 Nominal capacity (KW)	型号 （Model）		名义容量 Nominal capacity (KW)
RTB RTBT	1/2M	1.76	RTB RTBT	1H	3.52	RTB RTBT	1N	3.52	RTB RTBT	2/3S	2.35
RTB RTBT	1-1/2M	5.28	RTB RTBT	2H	7.04	RTB RTBT	2N	7.04	RTB RTBT	1-1/2S	5.28
RTB RTBT	2M	7.04	RTB RTBT	3H	10.56	RTB RTBT	3N	10.56	RTB RTBT	2S	7.04
RTB RTBT	2-1/2M	8.80	RTB RTBT	4H	14.08	RTB RTBT	4N	14.08	RTB RTBT	3S	10.56
RTB RTBT	3M	10.56	RTB RTBT	5H	17.60	RTB RTBT	5N	17.60	RTB RTBT	3-1/2S	12.32
RTB RTBT	4M	12.32	RTB RTBT	6H	21.12	RTB RTBT	6N	21.12	RTB RTBT	4S	14.08
RTB RTBT	5-1/2M	19.36	RTB RTBT	7-1/2H	26.40	RTB RTBT	7-1/2N	26.40	RTB RTBT	5S	17.60
RTB RTBT	7-1/2M	26.40	RTB RTBT	10H	35.20	RTB RTBT	10N	35.20	RTB RTBT	7S	24.64
RTB RTBT	9M	31.68	RTB RTBT	12H	42.24	RTB RTBT	12N	42.24	RTB RTBT	8-1/2S	29.92

注：名义制冷量是基于蒸发温度te=4.4℃，冷凝温度tc=40℃,阀前制冷剂温度为t1=37.8℃。

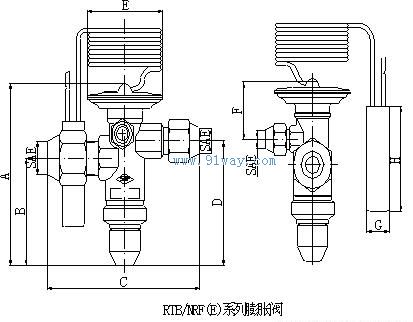

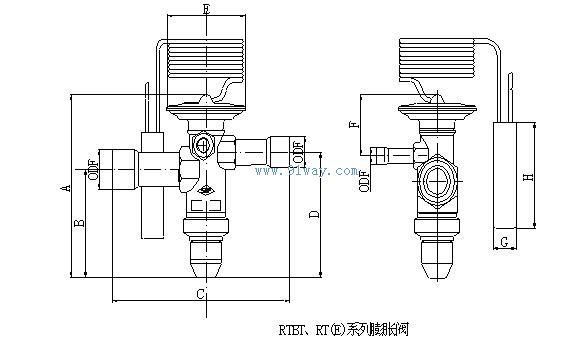

外形尺寸Dimensions
