产品名称：

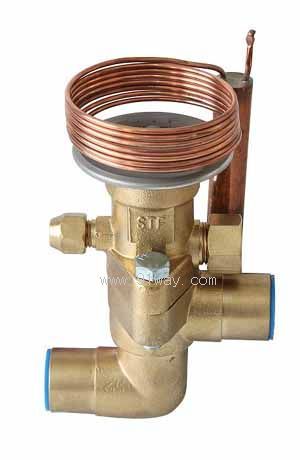

TRFE系列热力膨胀阀

型号规格：

放大图片

产品类别：

常规产品 -- 泵阀管件 -- 膨胀阀

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916950330

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

TRFE系列热力膨胀阀产品详细说明：

TRFE系列热力膨胀阀是分拆式膨胀阀，适用于空调、商业制冷、运输空调及冷冻等广泛领域。

特点

拼接式结构简单易修，只需旋下固定螺栓，就可更换动力头与阀芯。

稳定的过热度有卓越表现。

可提供MOP（马达过载保护）功能。

可提供各种接管尺寸和形式。

适用R22, R134a, R407C, R404A/R507冷媒等介质。

特殊要求请与上恒联系

TRFE系列热力膨胀阀命名方式：

例：

制冷剂代号（Refrigernt code）：

H（R22） R（R502）

M（R134a） N（R407C） S（R404A/R507）

R134a			R22			R407C			R404A/R507
型号（Model）		名义容量 Nominal capacity (KW)	型号（Model）		名义容量 Nominal capacity (KW)	型号（Model）		名义容量 Nominal capacity (KW)	型号（Model）		名义容量 Nominal capacity (KW)
TRFE	11M	38.72	TRFE	14H	49.28	TRFE	14N	47.93	TRFE	10S	35.20
TRFE	13M	45.76	TRFE	18H	63.36	TRFE	18N	61.59	TRFE	12S	42.24
TRFE	16M	56.32	TRFE	22H	77.44	TRFE	22N	75.88	TRFE	15S	52.80
TRFE	19M	66.36	TRFE	26H	91.52	TRFE	26N	90.79	TRFE	18S	63.36
TRFE	25M	84.48	TRFE	35H	123.20	TRFE	35N	121.9	TRFE	25S	88.00
TRFE	31M	105.60	TRFE	45H	158.40	TRFE	45N	156.78	TRFE	32S	112.64
TRFE	45M	147.84	TRFE	55H	193.60	TRFE	55N	191.41	TRFE	38S	133.76
TRFE	55M	193.60	TRFE	75H	264.00	TRFE	75N	262.50	TRFE	52S	183.04
TRFE	68M	228.80	TRFE	100H	352.00	TRFE	100N	350.17	TRFE	70S	246.40
TRFE	80M	280.60	TRFE	120H	420.70	TRFE	120N	416.70	TRFE	84S	295.70

注：名义制冷量是基于蒸发温度te=4.4℃，冷凝温度tc=40℃,阀前制冷剂温度为t1=37.8℃。

Note:Nominal capacity is based on evaporating temperature te=4.4℃, condensing temperature tc=40℃,and refrigerant temperature ahead of valve t1= 37.8℃.

注：如需其它工作特性和规格产品，请与本公司接洽联系。

Note:If you have special requirement,please contact us

过热度调节

出厂过热度设定为3.4K，静过热度调节范围2～8K。

逆时针转动调节杆一圈，过热度减少0.3K。

TRFE系列热力膨胀阀外形尺寸Dimensions

型号 Model	接管形式 Form of connection	标准接管 Connecting size		A mm	B mm	C mm	D mm	E mm	F mm	G mm	H mm	I mm	毛细管长度 Capillary length
		进口 Inlet	出口 Outlet
TRFE	直通式 Straight-thru	∅22 ODF 或7/8	∅22 ODF 或7/8	138	55	49	44	90	122	∅13	65	44.5	1.5m 或 3m
		∅28.5 ODM 或1-1/8	∅28.5 ODM 或1-1/8
	直角式 Angle	∅22 ODF 或7/8	∅22 ODF 或7/8	138	55	49	44	90	122	∅13	65	44.5
		∅28.5 ODM 或1-1/8	∅28.5 ODM 或1-1/8
	法兰式 Flange	∅33X3.5	∅33X3.5	123	115	85	111	∅35	122	∅13	--	--

注：毛细管长度有特殊要求可与本公司接洽联系。

TRFE系列热力膨胀阀（示意图）
