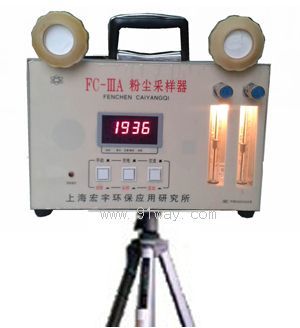

FC-3A粉尘采样器产品详细说明：

一、概述：
FC－ⅢA粉尘采样器（以下简称仪器）是在老仪器的基础上作了较大改进后的新一代产品。它的改进方面主要有如下几处:
旋片泵性能更佳，旋片改进为石墨片，能起到润滑和降低噪音；
电机在体积不变的情况下增大了功率，从而提高了流量的稳定性和克服阻力的能力；

定时选择：采样时间数字显示直读，定时设定方便、直观。若采样时间相同，一旦定时按钮设定完毕后，则每次开机时不必再重新设定。定时时间最小可以设定单位为秒（S）；
电压显示：具有显示电压功能；
报警功能：为了延长电瓶使用寿命，本仪器增加了低电压报警及禁用功能；
提醒功能：在定时采样结束前30秒，本仪器会有蜂鸣音提醒。

本产品是劳动卫生、工矿企业、科研机构、环境监测等部门对大气环境中的粉尘浓度和污染状况进行监测的必备之仪器。
特别提示：（本仪器不防爆）

二、FC-3A粉尘采样器主要技术数据
1、采 样 流 量.....................................(5～35)L/min
2、采 样 流 量 误 差...............................±5.0％FS
3、采样流量稳定性..................................不大于3％FS
4、供 电 电 源............ 交流220Ｖ（或外接12V/7AH电瓶）
5、外 形 尺 寸........................... 280×85×200mm
6、重 量..................................... 4 kg

三、使用方法：
仪器的使用请按下面的操作说明并结合图1和图2进行。
1、各功能键作用：
按键开关按下或弹出分别在面板上用图形表 示 ，在图形的左侧表示其作用。
〖交流 直流〗开关............ 电源开关，兼交直流转换开关。当使用机内电瓶时需按下，关机时弹出。若外接交流则反之。（仅使用交流应取出电瓶，或在关机后拨出电源插头）
〖采样 充电〗开关............. 控制采样或充电。
〖手动 自动〗开关............. 定时采样为自动，反之为手动。
〖设置/确定〗按钮............. 重复按下此钮，显示屏会依次出现闪烁的单个时钟数字，当设置时种的任一位时，就移动到该位，然后按〖加数〗按钮， 改动完毕后，应按此钮直至显示屏出现完整的四位时钟数字为止。
〖加数〗按钮.................. 在时钟设置状态下，按下此钮，闪烁的数字会递加。在显示屏正常显示状态下，按下此钮可监控电瓶电压。
〖复位〗按钮........... 按下此钮，时钟显示为设置的定时时间,同时泵停止工作。
〖启动〗按钮........... 按下此钮，采样开始，在定时时间结束前30秒会有蜂鸣音提醒，时钟减计数至“0000”时，停止采样。

1）采样前的准备：
按各功能键作用启动仪器，若双侧流量同时采样，则初调二根流量计至需要的采样流量附近，设置采样时间后关机；若需要单侧流量采样时，而且采样流量小于20L/min，应该适当开启另一侧流量计的阀门10L/min左右。（防止泵电机系统过热）
把经过干燥、秤重后的滤膜装入滤膜夹中，并放入滤膜盒内备用。将仪器装在三角架上(若有必要)，并且调整到所需要的高度和角度，把装上滤膜的锥形采样头插入仪器顶部的支架上，选择好需要的角度和方向，锁紧三角架固定螺母，用二根橡胶管把锥形采样头分别连接采样头接入口。
2）采样：
上述步骤完成后,按启动按钮，快速微调流量计阀至采样流量,采样时间一到，自动关机；记录采样时间和采样流量；小心取下滤膜夹放入滤膜盒中，带回实验室，按有关技术规范要求进行烘干、称量等其它有关实验工作。
3）电瓶连接：当外接12V电瓶时，用电瓶线把电瓶红色端与仪器后背的红色接线柱连接；把电瓶的黑色端与黑色接线柱连接，千万不得接反！！！。
4）电瓶充电：正确连接电瓶(同上述步骤3)，然后把仪器接通220V电源，按下充电开关就能对电瓶进行充电。在采样过程中，当按显示电压按钮，当电压显示接近（约10.6V）时应提前充电。对于12V/7AH的电瓶而言，充电时间10～14小时，若电瓶使用时间不长想提前充电，则应该适当减少充电时间，
当用电瓶采样（或充电）结束取下电瓶线时，必须注意：先拔去电瓶（红、黑）二端的小插头，然后再卸去仪器背面的电瓶线！！！以及220V电源插头；

7）结构原理图：



1、采样头盖　2、采样头座 3、滤膜架　4、滤膜　 5、采样头
6、流量计阀 7、流量计　 8、加油孔 9、刮板泵 10、消音器
