产品名称：

020系列无齿式双排球式回转支承转盘轴承

型号规格：

020系列无齿式双排球式回转支承转盘轴承

产品类别：

常规产品 -- 机械传动 -- 转盘轴承

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13371811002

更多分享

产品简介：

（点击小图查看大图）

020系列无齿式双排球式回转支承转盘轴承产品详细说明：

020系列无齿式双排球式回转支承转盘轴承

序号	无齿式 DL mm	外型尺寸			安装尺寸				结构尺寸			参考重量 kg
		D mm	d mm	H mm	D1 mm	D2 mm	n	mm	n1 mm	H1 mm	h mm
1	020.25.500	616	384	106	580	420	20	18	4	96	26	100

2	020.25.560	676	444	106	640	480	20	18	4	96	26	115

3	020.25.630	746	514	106	710	550	24	18	4	96	26	130

4	020.25.710	826	594	106	790	630	24	18	4	96	26	140

5	020.30.800	942	658	124	898	702	30	22	6	114	29	200

6	020.30.900	1042	758	124	998	802	30	22	6	114	29	250

7	020.30.1000	1142	858	124	1098	902	36	22	6	114	29	300

8	020.30.1120	1262	978	124	1218	1022	36	22	6	114	29	340

9	020.40.1250	1426	1074	160	1374	1126	40	26	5	150	39	580

10	020.40.1400	1576	1224	160	1524	1272	40	26	5	150	39	650

11	020.40.1600	1776	1424	160	1724	1476	45	26	5	150	39	750

12	020.40.1800	1976	1624	160	1924	1676	45	26	5	150	39	820

13	020.50.2000	2215	1785	190	2149	1851	48	33	8	178	47	1150

14	020.50.2240	2455	2025	190	2389	2091	48	33	8	178	47	1500

15	020.50.2500	2715	2285	190	2649	2351	56	33	8	178	47	1700

16	020.50.2800	3015	2585	190	2949	2651	56	33	8	178	47	1900

17	020.60.3150	3428	2872	226	3338	2962	56	45	8	214	56	3300

18	020.60.3550	3828	3272	226	3738	3362	56	45	8	214	56	3700

19	020.60.4000	4278	3722	226	4188	3812	60	45	10	214	56	4200

20	020.60.4500	4778	4222	226	4688	4312	60	45	10	214	56	4700

注：
1、n1为润滑油孔数，均布：油杯M10×1 JB/T7940.1-JBT7940.2
2、安装孔n-dn1、n-dn2可改用螺孔；齿宽b可改为H-h。

020系列无齿式双排球式回转支承转盘轴承

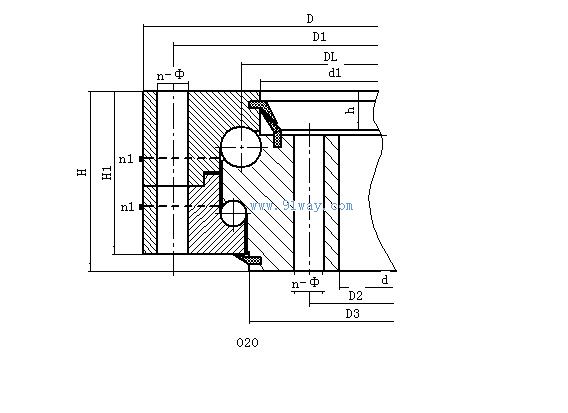

020系列无齿式双排球式回转支承转盘轴承（示意图）
