产品名称：

HF-232系列内齿式轻型回转支承转盘轴承

型号规格：

HF-232系列内齿式轻型回转支承转盘轴承

产品类别：

常规产品 -- 机械传动 -- 转盘轴承

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13371811002

更多分享

产品简介：

（点击小图查看大图）

HF-232系列内齿式轻型回转支承转盘轴承产品详细说明：

型号	重量[kg]	外形尺寸			安装尺寸							结构尺寸					齿轮参数					允许圆周力 [KN]	最大允许圆周力 [KN]	轴承间隙
型号	重量[kg]	D [mm]	De [mm]	H mm	D1 [mm]	D2 mm	na	Φ/M [mm]	ni	Φ/M [mm]	t mm	n1	D3 [mm]	d1 mm	A [mm]	Hu [mm]	D [mm]	M mm	Z mm	B [mm]	k.m [mm]	允许圆周力 [KN]	最大允许圆周力 [KN]	轴向	径向
HF-232. 20.0414	26.9	518	326.5	56	490	375	16	18	12	M12	20	4	412 .5	415 .5	453	10.5	335	5	67	45.5	-0.75	13.54	27.08	≤0.5	≤0.5
HF-232. 20.0544	36.7	648	445.5	56	620	505	20	18	16	M12	20	4	542 .5	545 .5	583	10.5	456	6	76	45.5	-0.6	16.00	32.00	≤0.5	≤0.5
HF-232. 20.0644	43.4	748	547.5	56	720	605	24	18	18	M12	20	4	642 .5	645 .5	683	10.5	558	6	93	45.5	-0.6	15.62	31.24	≤0.5	≤0.5
HF-232. 20.0744	50.8	848	649.2	56	820	705	24	18	20	M12	20	4	742 .5	745 .5	783	10.5	660	6	110	45.5	-0.6	15.32	30.64	≤0.5	≤0.5
HF-232. 20.0844	61.3	948	737.6	56	920	805	28	18	20	M12	20	4	842 .5	845 .5	883	10.5	752	8	94	45.5	-0.8	20.8	41.60	≤0.5	≤0.5
HF-232. 20.0944	65.4	1048	841.6	56	1020	905	32	18	22	M12	20	4	942 .5	945 .5	983	10.5	856	8	107	45.5	-0.8	20.49	40.98	≤0.5	≤0.5
HF-232. 20.1094	80.3	1198	985.6	56	1170	1055	32	18	24	M12	20	4	1092 .5	1095 .5	1133	10.5	1000	8	125	45.5	-0.8	20.16	40.32	≤0.5	≤0.5

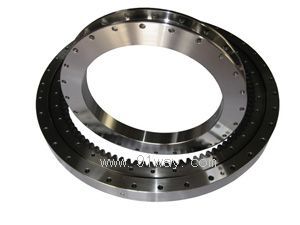

HF-232系列内齿式轻型回转支承转盘轴承

HF-232系列内齿式轻型回转支承转盘轴承

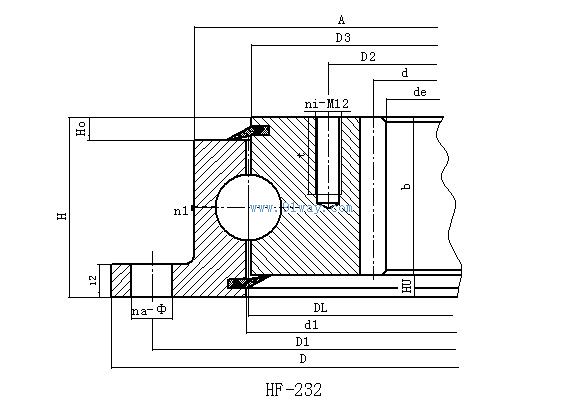

HF-232系列内齿式轻型回转支承转盘轴承（示意图）

本网站所有产品资料均来源于各有关生产厂商，我们不保证资料的完整性及正确性，如需更详细资料，请直接联系厂商
